Портативний детектор дронів ДЗИҐА 1010–6060 МГц на 4 діапазони

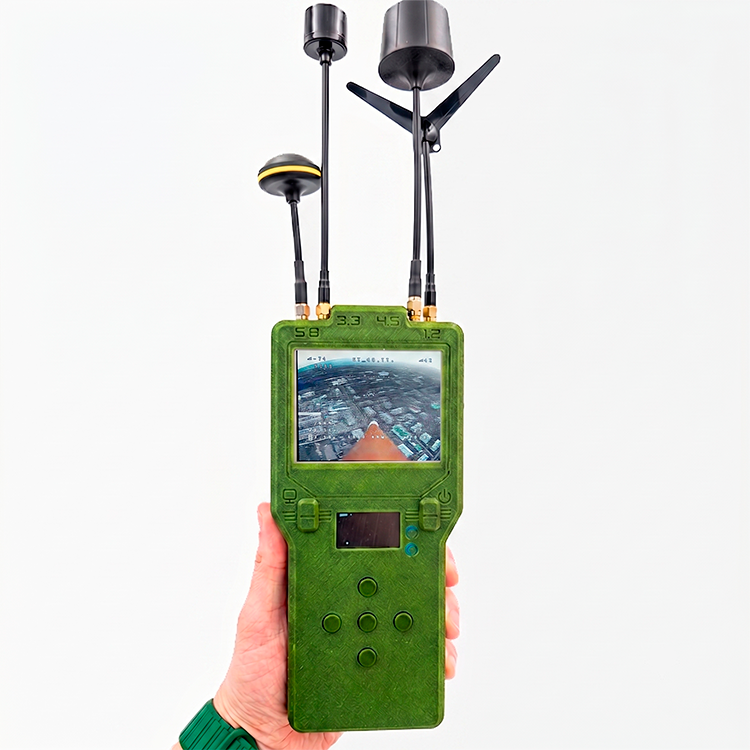

Детектор дронів ДЗИҐА — портативний пасивний сканер відеосигналів безпілотних літальних апаратів (БПЛА) та FPV-дронів. Пристрій призначений для моніторингу радіоефіру та виявлення аналогових відеосигналів у чотирьох частотних діапазонах від 1010 до 6060 МГц.

Сканер дронів автоматично перевіряє задані частотні канали та при виявленні відповідного відеосигналу дозволяє отримати зображення з камери безпілотника. Для контролю та перегляду відео передбачений вбудований TFT-дисплей 3,5 дюйма, а для відображення службової інформації та параметрів роботи — додатковий OLED-екран 1,3 дюйма.

Основні переваги детектора дронів ДЗИҐА

• 4 частотні діапазони для широкого моніторингу аналогових відеосигналів.
• Пасивний принцип роботи — пристрій приймає радіосигнали та не призначений для їх передавання.
• Сканування всіх діапазонів приблизно за 25 секунд.
• Перехоплення аналогового відеосигналу з можливістю виведення зображення на вбудований дисплей.
• Підтримка звичайного аналогового відеосигналу та сигналу із закодованою інверсією.
• Компактний портативний формат та вага близько 600 г з акумуляторами.
• Живлення від 2 акумуляторів 21700.
• Підтримка зовнішнього живлення 7–35 В через XT-60.
• Заряджання через сучасний USB Type-C.
• Відеовихід для підключення зовнішнього монітора або іншого сумісного обладнання.

Як працює сканер БПЛА ДЗИҐА

Детектор дронів ДЗИҐА виконує послідовне сканування радіочастотного діапазону та перевіряє наявність відеосигналів, характерних для аналогових систем передачі відео, які можуть використовуватися на безпілотниках та FPV-дронах.

Повний цикл сканування чотирьох передбачених частотних діапазонів займає приблизно 25 секунд. При виявленні відповідного відеосигналу пристрій може відобразити прийняте зображення на вбудованому TFT-моніторі.

Такий принцип роботи дозволяє використовувати ДЗИҐА як портативний монітор радіоефіру та детектор аналогових відеоканалів БПЛА.

Частотні діапазони та кількість каналів

Портативний детектор дронів оснащений чотирма окремими діапазонами для сканування:

Загалом пристрій підтримує 429 каналів у межах заявлених частотних діапазонів.

Широке частотне охоплення робить ДЗИҐА універсальним портативним рішенням для контролю аналогових відеоканалів у різних частинах радіочастотного спектра.

Виявлення FPV-дронів та БПЛА

ДЗИҐА орієнтований на роботу з аналоговими відеосигналами, які можуть застосовуватися в системах FPV та інших безпілотних літальних апаратів.

Пристрій підтримує:

• аналоговий незакодований відеосигнал;
• аналоговий відеосигнал із закодованою інверсією;
• сканування частот у діапазонах 1010–6060 МГц;
• виведення прийнятого відео на дисплей 3,5″;
• підключення зовнішнього дисплея через відеовихід.

Важливо: можливість виявлення конкретного дрона залежить від типу передавача, частоти, потужності сигналу, використовуваної антени, умов поширення радіосигналу та інших факторів.

Пасивний детектор радіосигналів

ДЗИҐА працює у режимі пасивного приймання сигналів. Пристрій призначений для прослуховування та аналізу радіоефіру без використання передавального тракту.

Це відрізняє детектор від активних систем радіовиявлення та робить його зручним інструментом для моніторингу аналогових відеосигналів без необхідності створення власного радіовипромінювання.

Дисплеї та контроль роботи

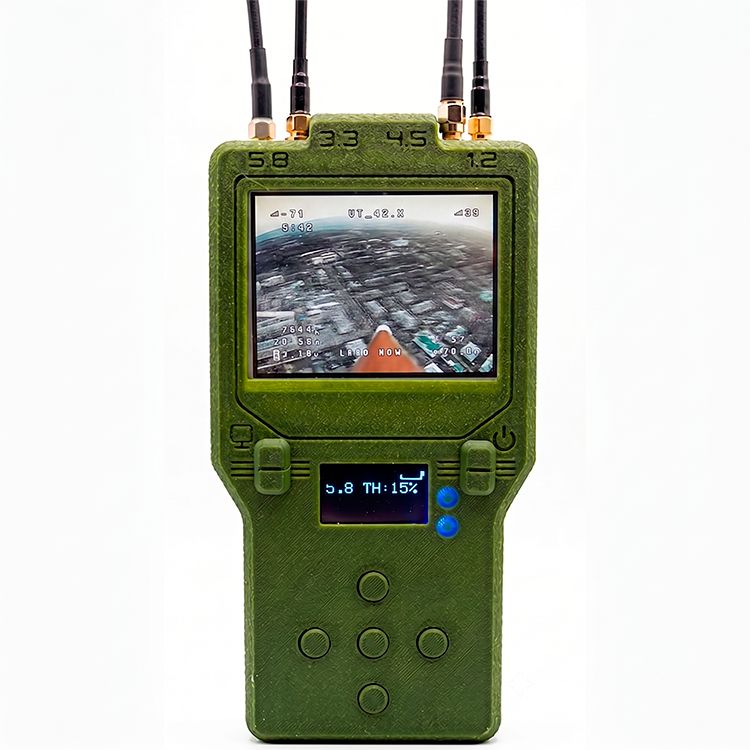

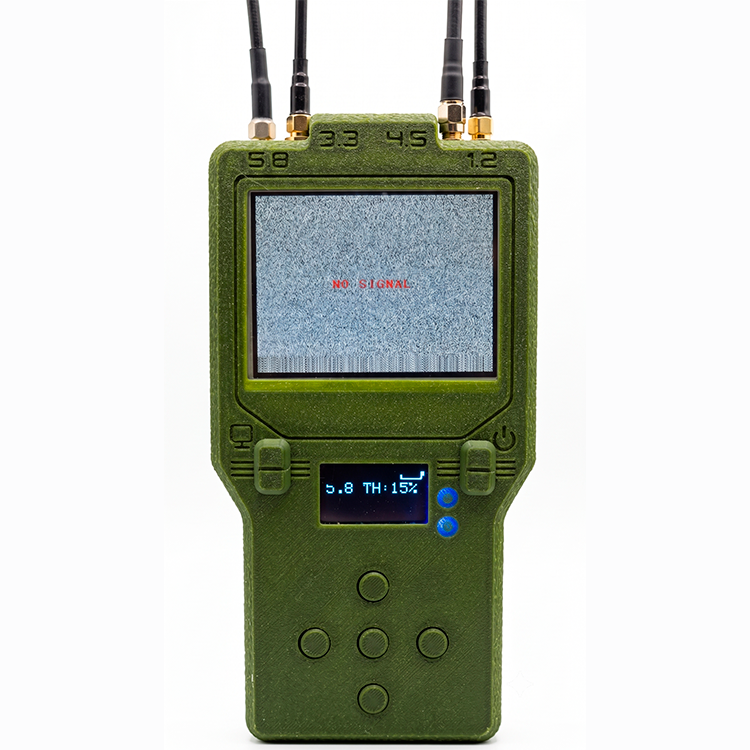

Для роботи з прийнятим сигналом передбачено два екрани.

TFT-дисплей 3,5″

Основний кольоровий дисплей використовується для відображення прийнятого відеосигналу. Зображення з камери сумісного безпілотника можна переглядати без підключення окремого монітора.

OLED-дисплей 1,3″

Додатковий OLED-екран використовується для відображення службової інформації, параметрів і налаштувань пристрою.

Таке компонування дозволяє одночасно контролювати відео та основні параметри роботи сканера.

Живлення та автономна робота

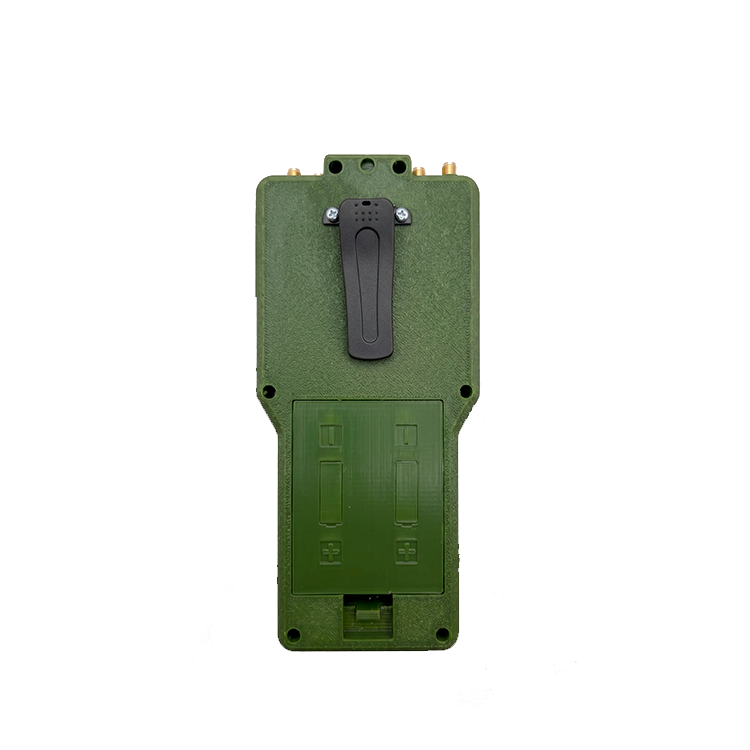

Детектор дронів ДЗИҐА оснащений акумуляторною системою на основі двох Li-ion акумуляторів формату 21700 ємністю 5000 мА·год.

Для зручності експлуатації передбачені:

• змінні акумулятори 21700;
• заряджання через USB Type-C;
• мінімальна вимога до живлення Type-C — 5 В / 1,5 А;
• індикація стану батареї;
• роз’єм XT-60 для зовнішнього живлення;
• підтримка зовнішнього живлення у діапазоні 7–35 В.

Завдяки цьому пристрій можна використовувати як автономний сканер або підключати до зовнішнього джерела живлення.

Підключення зовнішнього монітора

У конструкції передбачений відеовихід, який дозволяє передавати прийняте зображення на сумісний зовнішній екран.

Це може бути корисним, коли потрібно переглядати відеосигнал на більшому дисплеї або організувати зручніше робоче місце оператора.

Технічні характеристики

• Тип: портативний пасивний сканер відеосигналів БПЛА
• Призначення: виявлення та моніторинг аналогових відеосигналів безпілотників
• Кількість діапазонів: 4
• Загальний заявлений частотний діапазон: 1010–6060 МГц
• 1010–1800 МГц: 80 каналів
• 2860–4060 МГц: 120 каналів
• 4000–4890 МГц: 89 каналів
• 4860–6060 МГц: 120 каналів
• Загальна кількість каналів: 429
• Швидкість повного сканування: близько 25 секунд
• Основний дисплей: TFT 3,5″
• Додатковий дисплей: OLED 1,3″
• Акумулятори: 2 × Li-ion 21700, 5000 мА·год
• Заряджання: USB Type-C, від 5 В / 1,5 А
• Зовнішнє живлення: 7–35 В
• Роз’єм зовнішнього живлення: XT-60
• Відеовихід: є
• Вага: близько 600 г з акумуляторами

Комплектація

У комплект поставки входить:

1. Портативний детектор дронів ДЗИҐА — 1 шт.
2. Антена для відповідного частотного діапазону — 1 шт.
3. Антена для відповідного частотного діапазону — 1 шт.
4. Антена для відповідного частотного діапазону — 1 шт.
5. Антена для відповідного частотного діапазону — 1 шт.
6. Li-ion акумулятор 21700, 5000 мА·год — 2 шт.
7. Інструкція користувача — 1 шт.

Кому підійде детектор дронів ДЗИҐА

Портативний сканер може бути корисним для завдань, пов’язаних із моніторингом радіоефіру, виявленням аналогових відеосигналів та контролем повітряного простору.

Компактний формат, автономне живлення, чотири широкі частотні діапазони та вбудований дисплей роблять ДЗИҐА практичним варіантом для мобільного використання там, де важливі портативність та швидкий доступ до інформації з радіоефіру.

Часті запитання

Які дрони може виявляти ДЗИҐА?

Пристрій призначений для приймання та сканування аналогових відеосигналів БПЛА та FPV-дронів у заявлених частотних діапазонах. Фактична можливість виявлення залежить від параметрів передавача та умов приймання.

Чи працює детектор без передавання сигналу?

Так. ДЗИҐА є пасивним приймальним пристроєм і використовується для сканування та приймання сигналів радіоефіру.

Скільки часу займає сканування?

Повне сканування чотирьох діапазонів займає приблизно 25 секунд.

Чи можна дивитися відео з дрона?

Так, пристрій підтримує приймання сумісного аналогового відеосигналу, який відображається на вбудованому TFT-дисплеї 3,5 дюйма.

Чи можна використовувати зовнішній монітор?

Так. Для цього передбачений відеовихід.

Чи можна замінити штатні антени?

Так, сумісні антени можуть бути замінені відповідно до робочої частоти та параметрів пристрою. Використання іншої антени може змінювати характеристики приймання, однак фактична дальність залежить від багатьох зовнішніх факторів.

Як живиться детектор?

ДЗИҐА працює від двох акумуляторів 21700 по 5000 мА·год та підтримує зовнішнє живлення 7–35 В через XT-60. Заряджання акумуляторів здійснюється через USB Type-C.
