Одномодове оптичне волокно G657A2 (50,4 км)

Одномодове оптичне волокно G657A2 (50,4 км) — для FPV-дронів та оптичних систем зв’язку

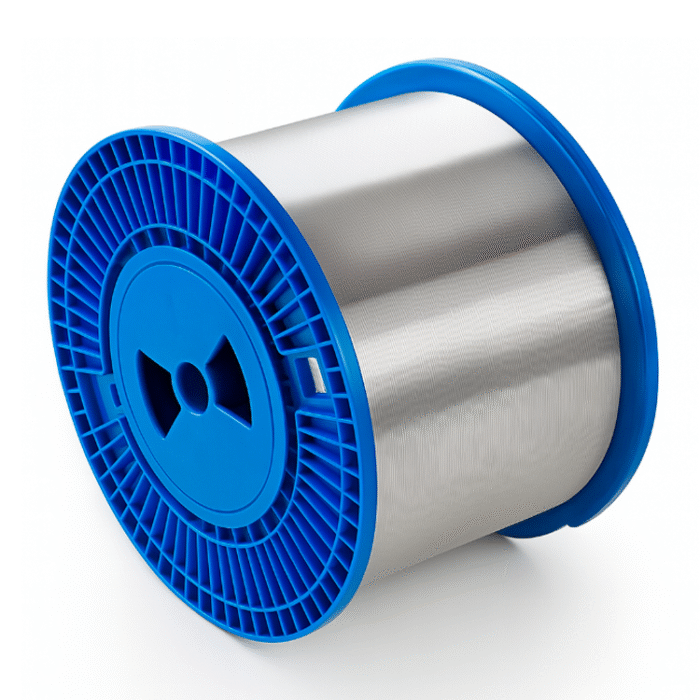

Оптичне волокно G657A2, довжиною 50,4 км, — це високоточне одномодове волокно зі зниженим радіусом вигину, спеціально призначене для використання у виробництві котушок для FPV-дронів і побудови волоконно-оптичних ліній зв’язку. Продукт є базовим компонентом у технологічному процесі високошвидкісного перемотування та намотування волокна на автоматизованому обладнанні нового покоління.

Завдяки стабільним оптичним характеристикам, волокно G657A2 ідеально підходить для роботи на професійних верстатах, зокрема для моделей ITC-PLC-100 та ITC-PLC-70, які використовуються при серійному виробництві барабанів для FPV-систем.

Застосування:

• Формування котушок оптичного волокна для FPV-дронів
• Виробництво оптоволокна для телекомунікаційних ліній FTTH, GPON, PON
• Прокладка в умовах підвищених механічних навантажень: у мікроканалах, комутаційних шафах, кабельних трасах

Переваги:

• Сумісність із системами G652D, G657A1, повна підтримка FTTH і GPON архітектур
• Мінімальний радіус вигину — 7,5 мм, що дає змогу використовувати волокно у надщільних намотках без втрати якості сигналу
• Надзвичайно низький рівень загасання — забезпечує стабільну передачу сигналу на довгі відстані
• Оптимальне поєднання гнучкості, міцності та сумісності з високоточними станками ITC-PLC

Технічні характеристики волокна G657A2:

• Тип волокна: одномодове (Single Mode)
• Модель: G657A2

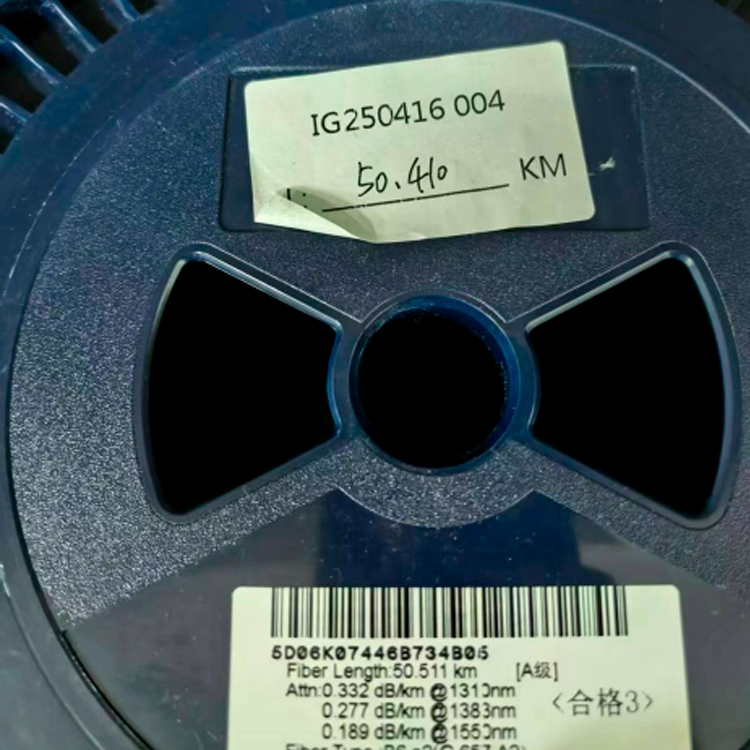

• Довжина: 50,4 км
• Діаметр оптичного волокна: 125 мкм
• Діаметр з лаковим покриттям: 250 мкм
• Діаметр сердечника: 9 мкм
• Загасання при 1310 нм: ≤ 0.35 дБ/км
• Загасання при 1550 нм: ≤ 0.21 дБ/км
• Мінімальний радіус вигину: 7,5 мм
• Робочий температурний діапазон: від -40°C до +85°C
• Маса бухти: 4,3 кг
• Сумісність: G652D, G657A1, FTTH, GPON, PON

Інтеграція з намотувальним обладнанням

G657A2 демонструє максимальну сумісність із високоточними автоматизованими станками, розробленими для точного формування котушок, зокрема:

• ITC-PLC-100 — це вертикальний професійний верстат з PLC-керуванням і швидкістю намотування до 400 м/хв. Завдяки інтелектуальній системі натягу, він забезпечує ідеальну рівномірність укладки волокна та точне дотримання заданої геометрії.
• ITC-PLC-70 — компактна модель, оптимізована для виробництва котушок довжиною до 30 км. Підтримує асиметричну намотку, автоматичне регулювання швидкості, а також точний контроль натягу — критично важливі параметри для збереження волокна у процесі обробки.

Обидва станки використовують керамічні напрямні та сенсорну систему керування (PLC), що гарантує повну безпеку волокна під час перемотування та точність до кожного оберту.
