РЕБ система “СИНИЦЯ 1”, 1 канал, 50-200м, 50 ВТ

РЕБ система “СИНИЦЯ 1”, 1 канал, 50-200м, 50 ВТ

РЕБ система “СИНИЦЯ 1” призначена для монтажу на техніку або автомобіль, відрізняється ефективною пасивною системою охолодження, що мінімізує ризик перегріву через попадання пилу у вентилятор тощо. Можливість встановлення декількох пристроїв з різними діапазонами дозволяє гнучко налаштовувати частоти приглушення і забезпечує ефективну роботу антен, оскільки антени можуть бути розташовані на відстані до 200 мм одна від одної, що сприяє підвищенню ефективності роботи.

1 діапазон, застосування: техніка, проти камікадзе, антена купольна (з круговою полярізацією), опційно панельна

Бажаний для використання тільки на техніці!

Особливості

• Протидія: камікадзе FPV
• Охолодження: пасивне (дуже важливо для техніки)
• Ефективний радіус: 50-200м
• Живлення: зовнішнє

Канали подавлення

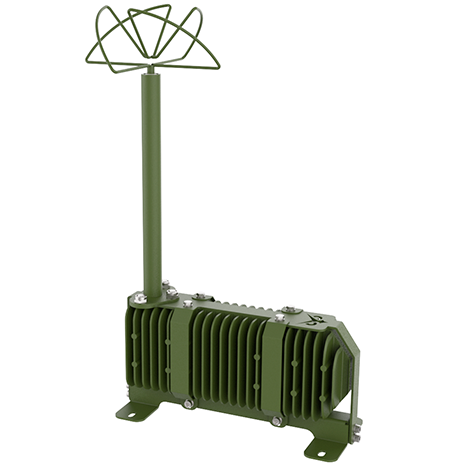

• Клеверна кругова антена (1 канал)
• Основні частоти: 700, 800, 900, 1000 тощо, 50Вт
  • доступніМожливість обрати наступні діапазони частот на

    50Вт модулі:

    170-200 МГц – 210-250 МГц – 290-340 МГц – 330-380 МГц

    410-450 МГц – 470-520 МГц – 510-570 МГц – 710-800 МГц

    800-870 МГц – 840-930 МГц – 940-1030 МГц – 980-1155 МГц

    2100-2350 МГц – 2350-2500 МГц – 2500-2700 МГц

    2,4Ггц, 5.2Ггц , 5.8Ггц

    На 100Вт модулі:

    410-470 МГц – 480-540 МГц – 600-680 МГц – 710-810 МГц – 830-930 МГц – 930-1030 МГц

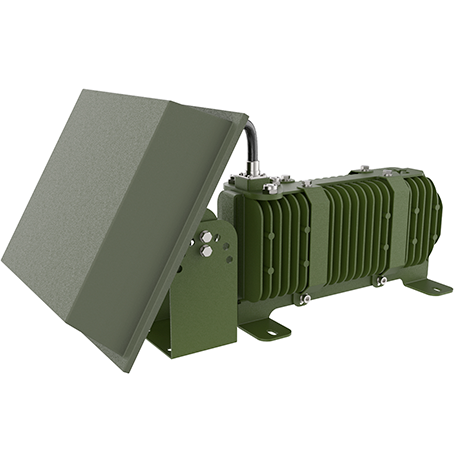

• Панельна спрямована антена (1 канал)

Переваги і недоліки

• Пасивне охолодження, що надає гарантію роботи в любих умовах
• 1 канал на пристрій надає можливість ефективної роботи антен

Не зручний для перенесення і використання в окопі

ПРИСТРІЙ

• Корпус: Метал, IP65
• Охолодження: пасивне
• Габарити: 230 х 390 х 575 мм, small
• Вага: 6.5 кг

Комплектація:

• СИНИЦЯ 1, опційно інвертор 12В-24В

за додаткові опції уточнюйте у менеджера!

ВАЖЛИВО ЗНАТИ ПРО РЕБ!

• чим більше довжина кабелю від блоку шуму до антени, тим слабкіше сигнал, не бажано робити антени зовні, блоки всередені, бо тосильно вплаиває на потужність
• якщо включити блок шуму без антени, або якщо антена буде покождена при роботі блоку – блок виходить з ладу (звідси, втрачається сенс виносити антени для зберігання блоків)
• чим ближче розташовані антени одна до одної (вплотную), тим більше вони впливають одна на одну, як рефлектор, що знижує ефективність (оптимальна відстань від 200мм)
• потужність випромінювача ділиться на ширину діапазону, таким чином широкі діапазони (більше 90МГц) в бойових умовах не бажані
• антени можуть бути вузькодіапазонні і широкодіапазонні (перші як правило більш ефективні)
• на кожен діапазон потрібна своя антена (в теорії можна зробити підсилювач з змінюємою частотою і підєднати до широкодіапазонної антени, але це одночасова робота тільки одной частоти + не виправданий бюджет, дешевше і ефективніше різні підсилювачи, різні антени)
• давити відео немає сенсу, бо керування – передає пілот на відстань і чим більше відстань до дрона, тим слабкіше його сигнал і якщо дрон близько до РЕБ, то потужність сигналу шуму від РЕБ більша ніж від пілота на відстані. Стосовно відео навпаки, його передає дрон і біля дрона потужність максимальна, перебити практично не реально. Треба РЕБ ставити біля пілота
• треба тактично розрізняти використання проти фпв і проти скидів, однозначно брати 2-а окремих пристрою, бо проти скидів краще спрямовані вгору потужні антени, типу панельні (кут 60-70град), а проти фпв всенаправлені КУПОЛЬНІ (не плутати з просто всенаправленими “палками”)
• полярізація антен серйозно впливає на ефективність, тому вона повинна або співпадати з БпЛА (як правило горизонтальна), що гарантувати не можливо, або більш універсальна кругова (антени типу клевер і інші, але точно не “палки”)
• колініарні, або діпольні антени (палки) мають значно слабкіший захист зверху і точно не годяться проти скидів!
• колініарні, або діпольні антени (палки), спрямовані вгору, мають тільки вертикальну полярізацію (БпЛА як правило горизонтальну), тому ефективність їх мала!
• 2шт колініарні, або діпольні антени (палки), розташовані під кутом роблять для: формування захисту зверху, нахилу полярізації (хвиля під кутом вже більш ефективна в горизонтальній, але не настільки, як кругова)… АЛЕ: це підвіщує вартість вдвічі, також збоку “рогів” залишається тільки вертикальна полярізація (враховуйте в випробуваннях)
• квадрофілярні антени не рекомендовано використовувати на авто, бо їх діаграма не захистить від підльоту над землею
• коли пишуть сумарну потужність модулей це не значить, що більше значення – краще, бо важлива потужність тільки на одній частоті (діапазоні)
• основні частоти для захисту проти FPV: 433, 700-1100, 2.4
• основні частоти для захисту проти скидів: 2.4, 5.2, 5.8, 900
