Реб система “СИНИЦЯ 3.1”, 3 канала, 50-200м, 50Вт

Реб система “СИНИЦЯ 3.1”, 3 канала, 50-200м

Універсальний РЕБ трансформер, розроблявся за потреби можливості змішаного застосування, як на техніці/авто, так і для захисту позицій. Конструкція-трансформер дозволяє використовувати, як в горизонтальному положенні (техніка), так і вертикальному (зручно переносити).

Також є версія з панельною спрямованою антеною для протидії дронам-бомбардувальникам.

Універсальний для використання на техніці і на позиціях!

Ефективний радіус

• до 200 м
  • (* за умови 2-4 км до пульта 1 Вт)

Особливості

• Протидія: камікадзе FPV або скиди з MAVIC, AUTEL
• Універсальне рішення: на техніку або в окоп
• Ефективний радіус: 50-200м
• Живлення: зовнішнє

Канали подавлення

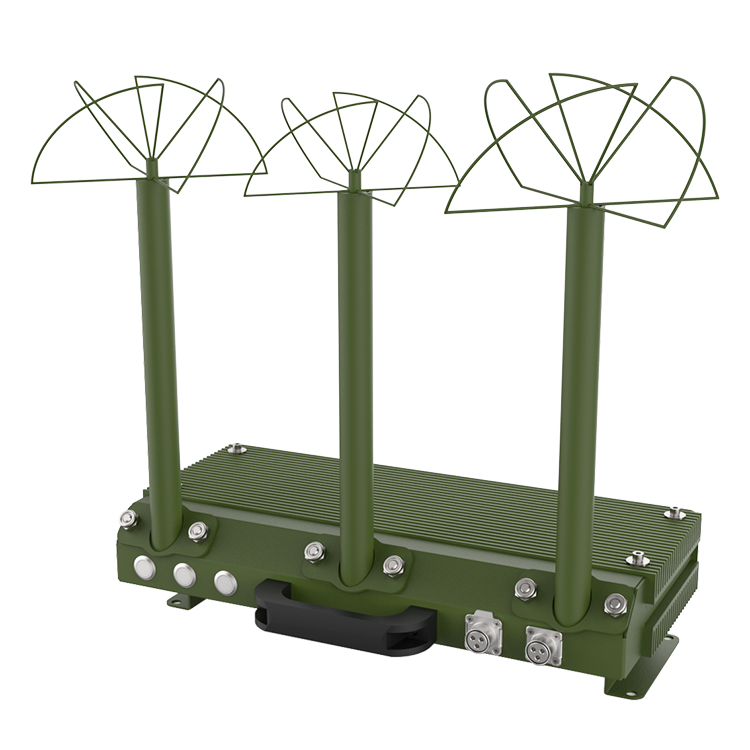

• Клеверні кругові антени (до 3х каналів)
• Основні частоти: 710-1030Mhz
  • * доступні
    • • 50Вт:170-200 МГц – 210-250 МГц – 290-340 МГц – 330-380 МГц
        410-450 МГц – 470-520 МГц – 510-570 МГц – 710-800 МГц
        800-870 МГц – 840-930 МГц – 940-1030 МГц – 980-1155 МГц
        2100-2350 МГц – 2350-2500 МГц – 2500-2700 МГц
        2,4Ггц, 5.2Ггц , 5.8Ггц
      • На 100Вт модулі:

    410-470 МГц – 480-540 МГц – 600-680 МГц – 710-810 МГц – 830-930 МГц – 930-1030 МГц

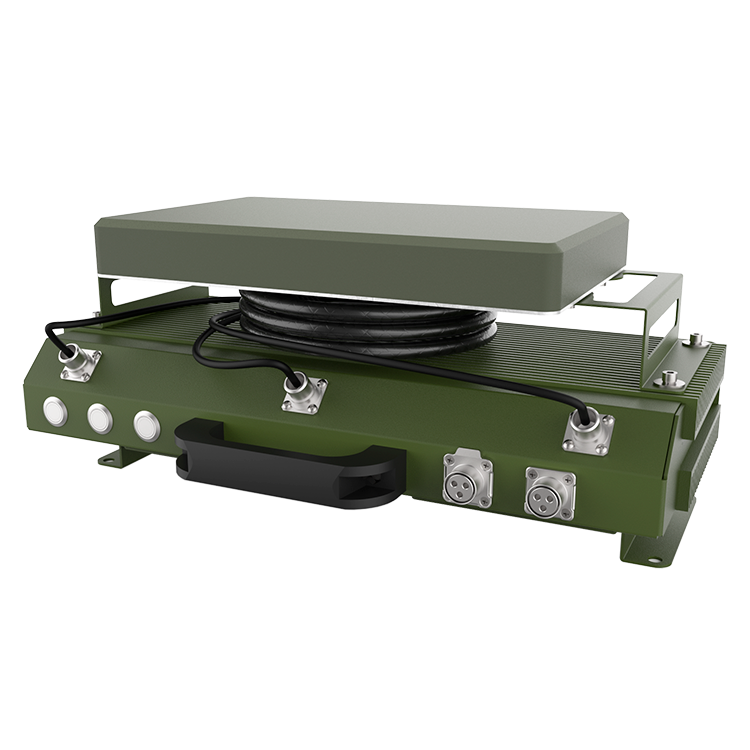

• Панельна спрямована антена (до 3х каналів)
• Основні частоти: 2.4, 5.2, 5.8Ггц

Переваги і недоліки

• Зручний для використання на техніці і переносу на позицію

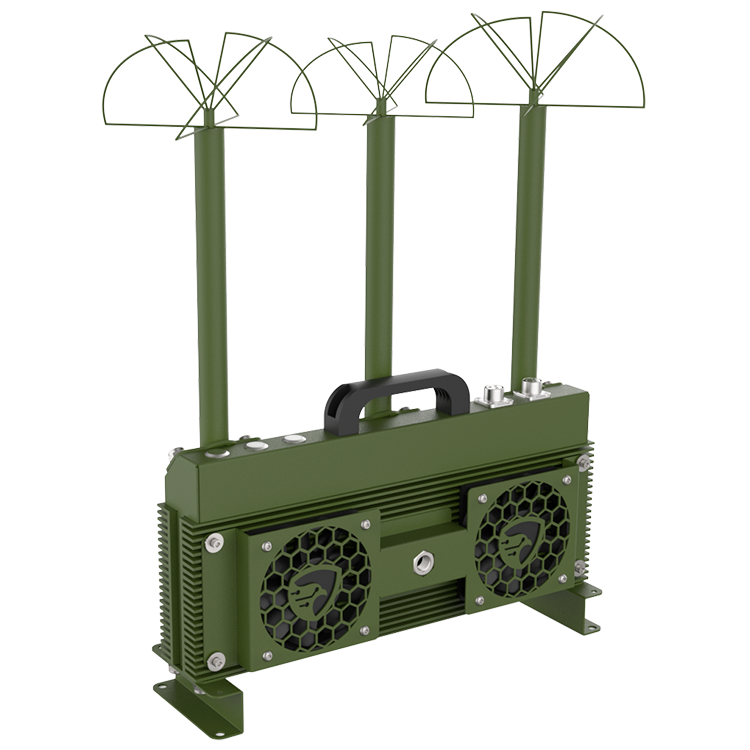

• Охолодження має кулери, радіатор потужний але не вистачає
• Антени розташовані на малій відстані, що знижує ефективність

Пристрій

• Корпус: Метал, IP54
• Охолодження: пасивне
• Габарити: 250х250х600 мм
• Вага: до 15кг

Комплектація

• “СИНИЦЯ 3” зі шнуром живлення, опційно інвертор 12В-24В

за додаткові опції уточнюйте у менеджера

• чим більше довжина кабелю від блоку шуму до антени, тим слабкіше сигнал, не бажано робити антени зовні, блоки всередені, бо тосильно вплаиває на потужність
• якщо включити блок шуму без антени, або якщо антена буде покождена при роботі блоку – блок виходить з ладу (звідси, втрачається сенс виносити антени для зберігання блоків)
• чим ближче розташовані антени одна до одної (вплотную), тим більше вони впливають одна на одну, як рефлектор, що знижує ефективність (оптимальна відстань від 200мм)
• потужність випромінювача ділиться на ширину діапазону, таким чином широкі діапазони (більше 90МГц) в бойових умовах не бажані
• антени можуть бути вузькодіапазонні і широкодіапазонні (перші як правило більш ефективні)
• на кожен діапазон потрібна своя антена (в теорії можна зробити підсилювач з змінюємою частотою і підєднати до широкодіапазонної антени, але це одночасова робота тільки одной частоти + не виправданий бюджет, дешевше і ефективніше різні підсилювачи, різні антени)
• давити відео немає сенсу, бо керування – передає пілот на відстань і чим більше відстань до дрона, тим слабкіше його сигнал і якщо дрон близько до РЕБ, то потужність сигналу шуму від РЕБ більша ніж від пілота на відстані. Стосовно відео навпаки, його передає дрон і біля дрона потужність максимальна, перебити практично не реально. Треба РЕБ ставити біля пілота

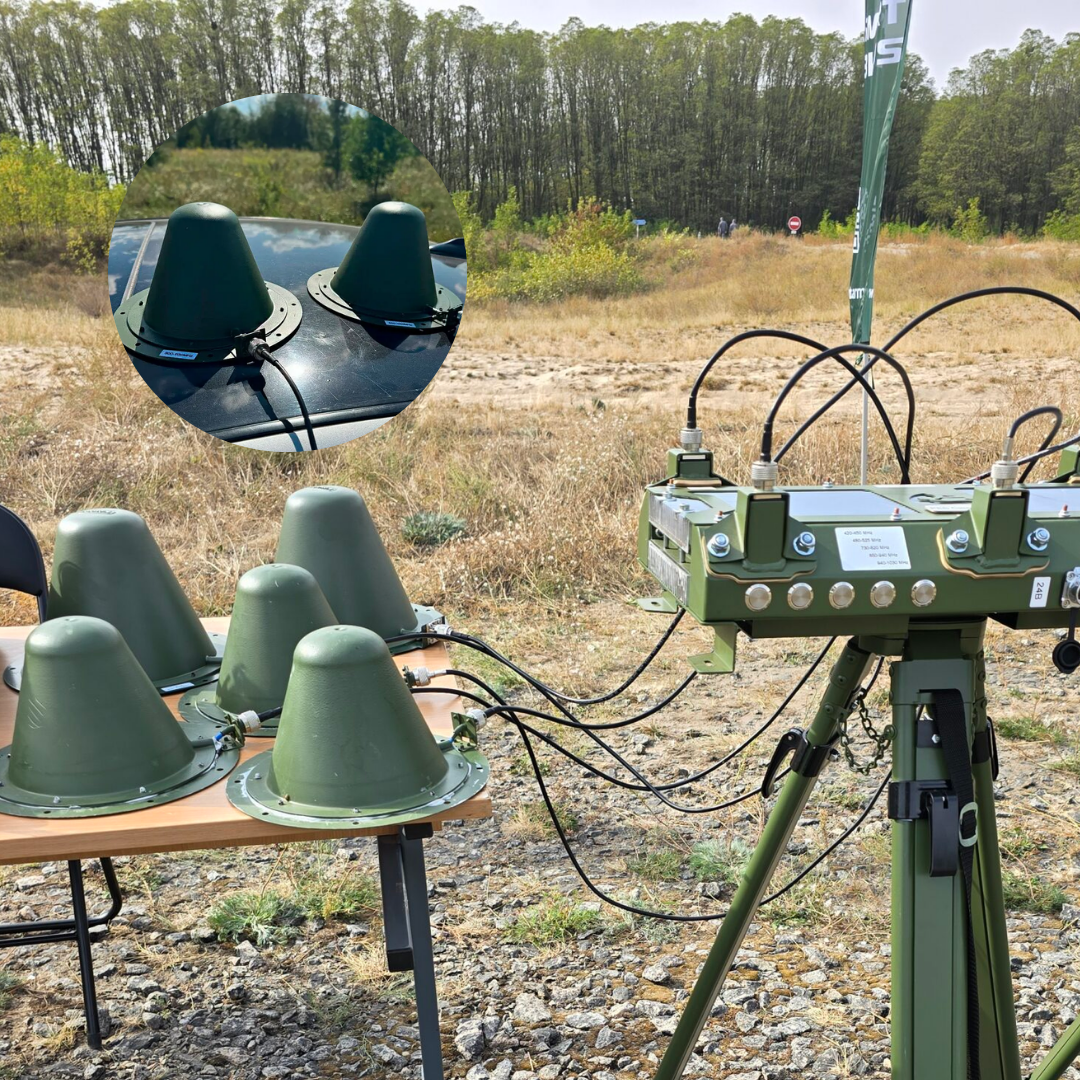

• треба тактично розрізняти використання проти фпв і проти скидів, однозначно брати 2-а окремих пристрою, бо проти скидів краще спрямовані вгору потужні антени, типу панельні (кут 60-70град), а проти фпв всенаправлені КУПОЛЬНІ (не плутати з просто всенаправленими “палками”)
• полярізація антен серйозно впливає на ефективність, тому вона повинна або співпадати з БпЛА (як правило горизонтальна), що гарантувати не можливо, або більш універсальна кругова (антени типу клевер і інші, але точно не “палки”)
• колініарні, або діпольні антени (палки) мають значно слабкіший захист зверху і точно не годяться проти скидів!
• колініарні, або діпольні антени (палки), спрямовані вгору, мають тільки вертикальну полярізацію (БпЛА як правило горизонтальну), тому ефективність їх мала!
• 2шт колініарні, або діпольні антени (палки), розташовані під кутом роблять для: формування захисту зверху, нахилу полярізації (хвиля під кутом вже більш ефективна в горизонтальній, але не настільки, як кругова)… АЛЕ: це підвіщує вартість вдвічі, також збоку “рогів” залишається тільки вертикальна полярізація (враховуйте в випробуваннях)
• квадрофілярні антени не рекомендовано використовувати на авто, бо їх діаграма не захистить від підльоту над землею
• коли пишуть сумарну потужність модулей це не значить, що більше значення – краще, бо важлива потужність тільки на одній частоті (діапазоні)
• основні частоти для захисту проти FPV: 433, 700-1100, 2.4
• основні частоти для захисту проти скидів: 2.4, 5.2, 5.8, 900
