Верстат для намотування оптоволокна, повна комплектація

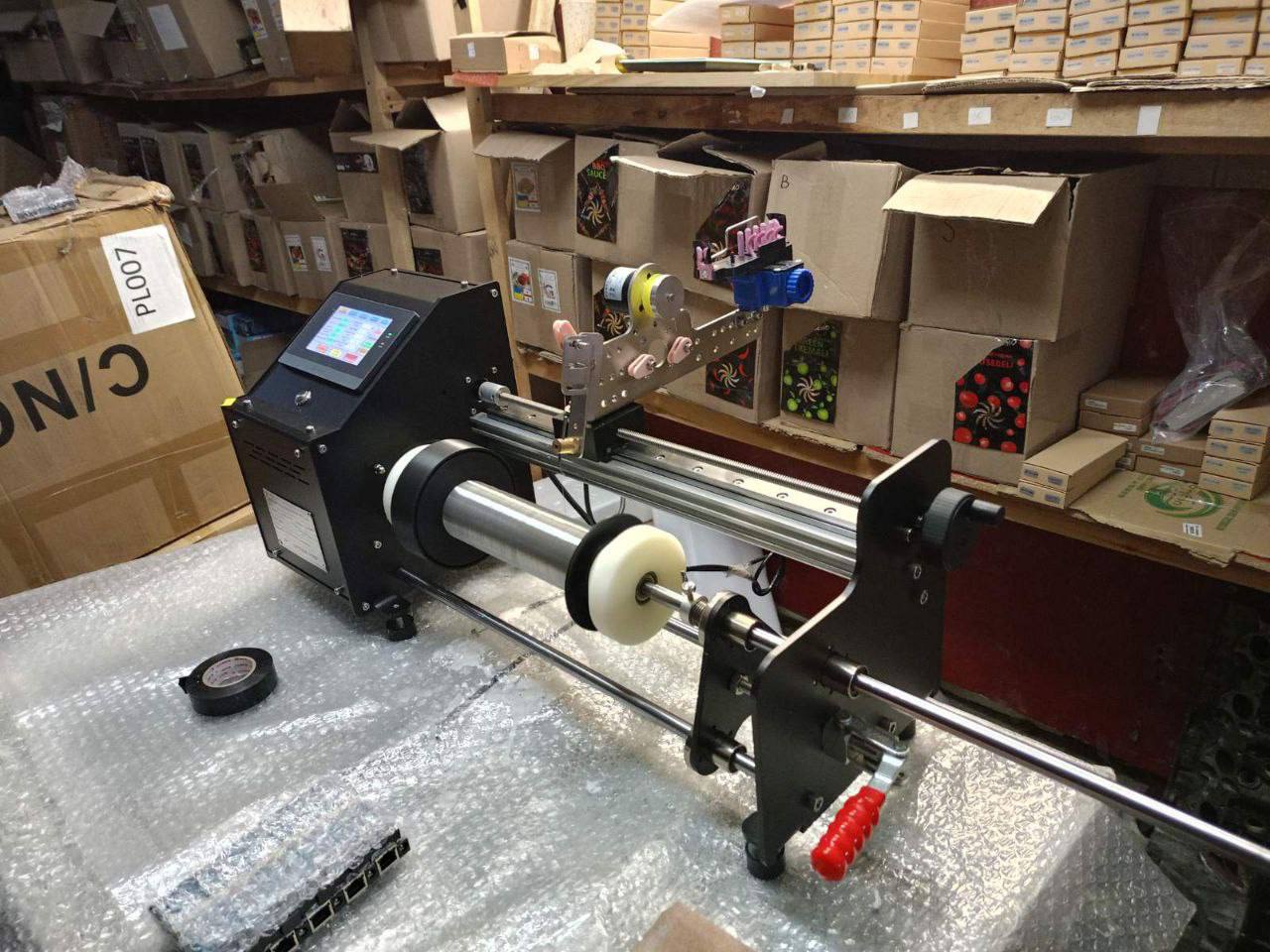

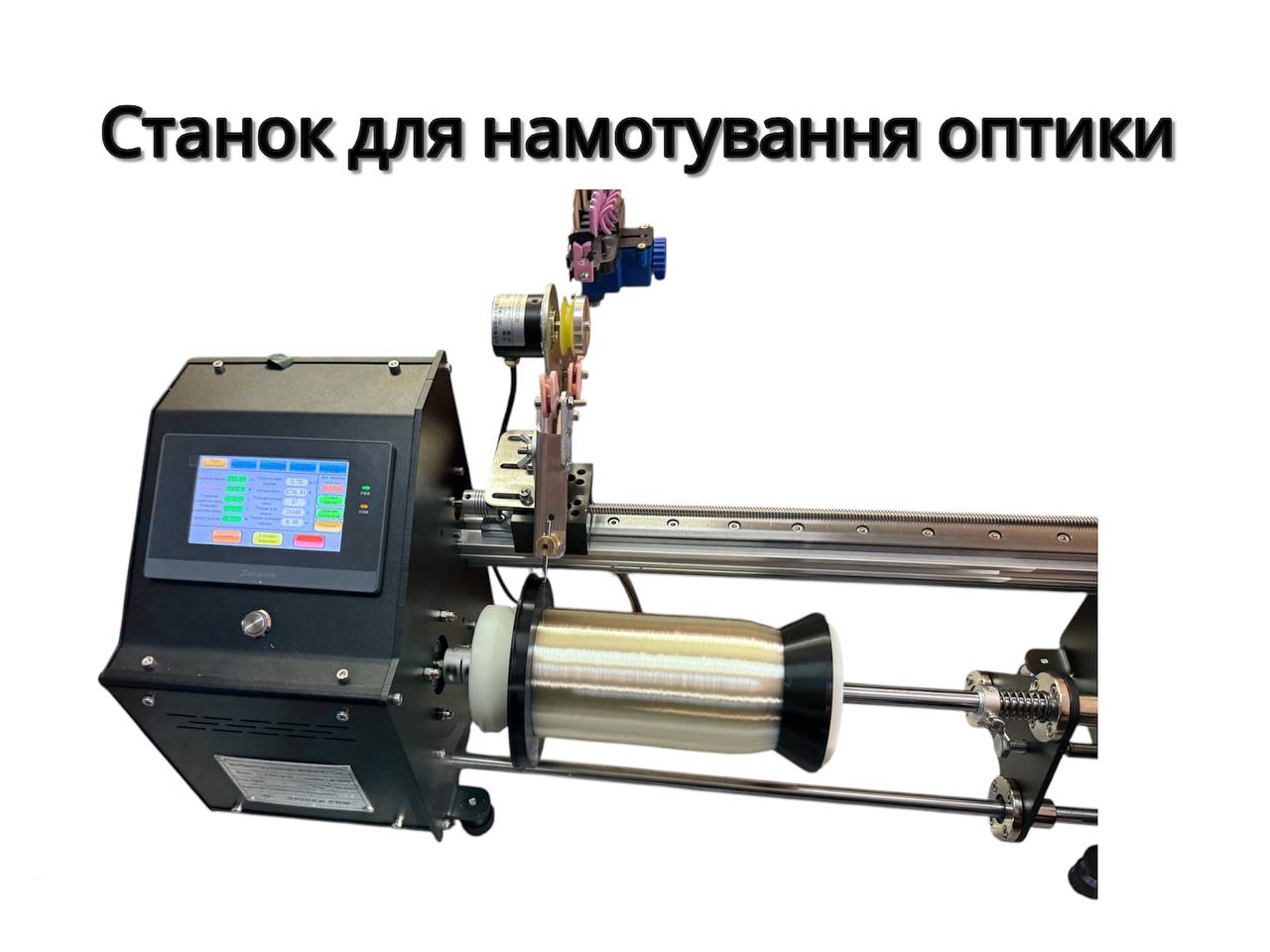

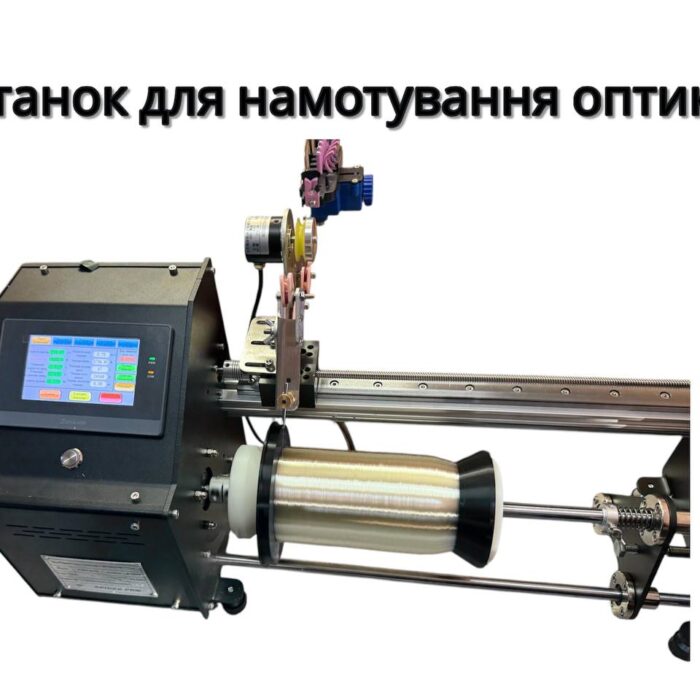

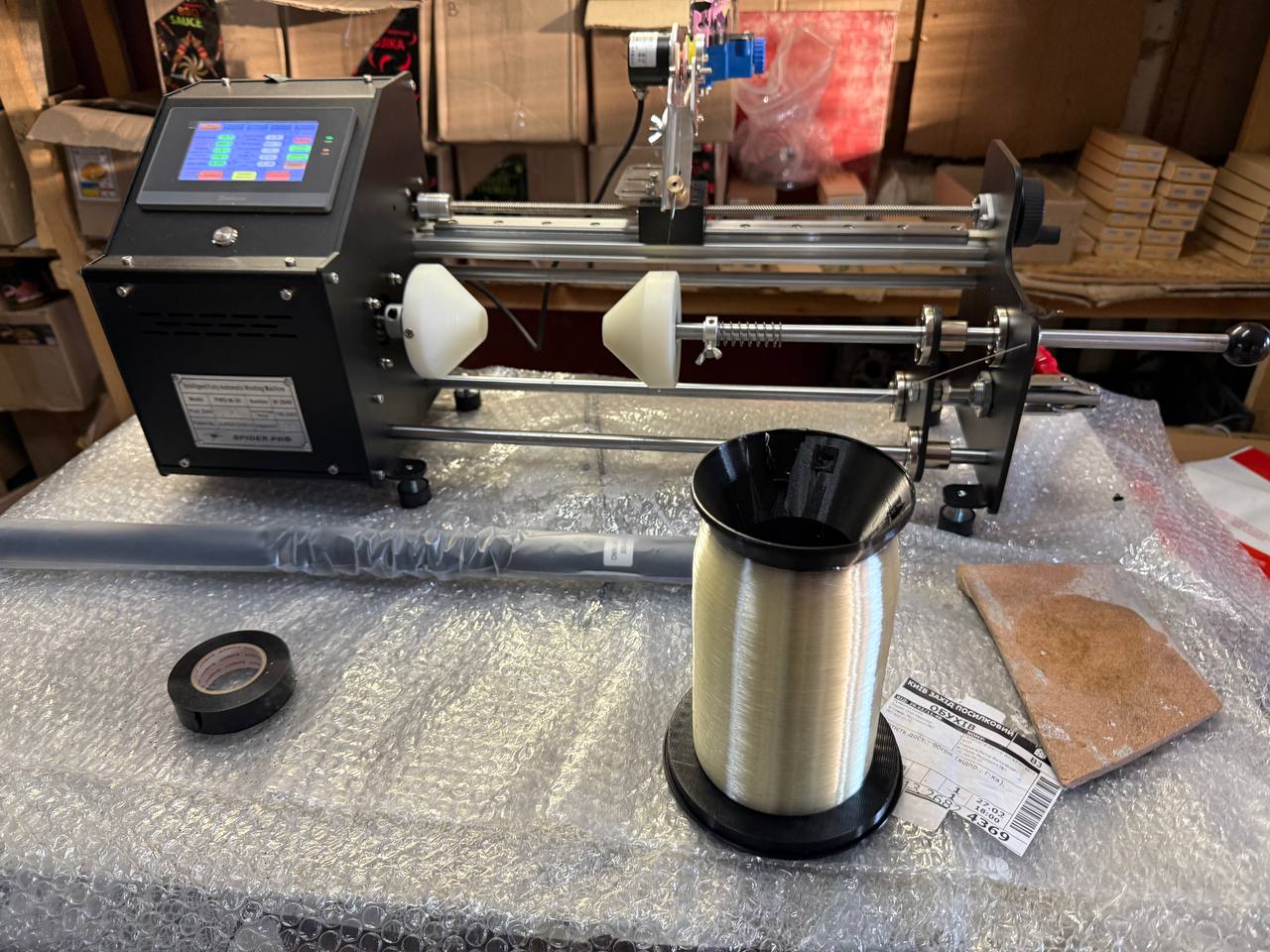

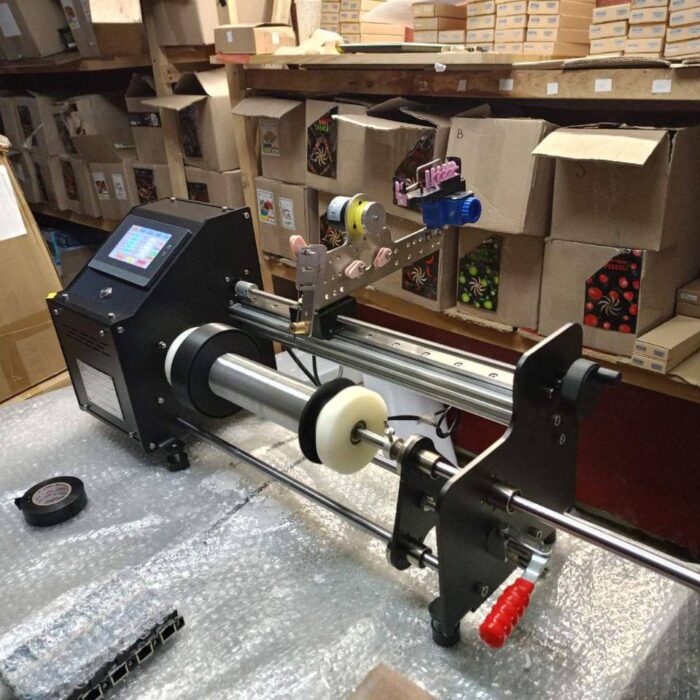

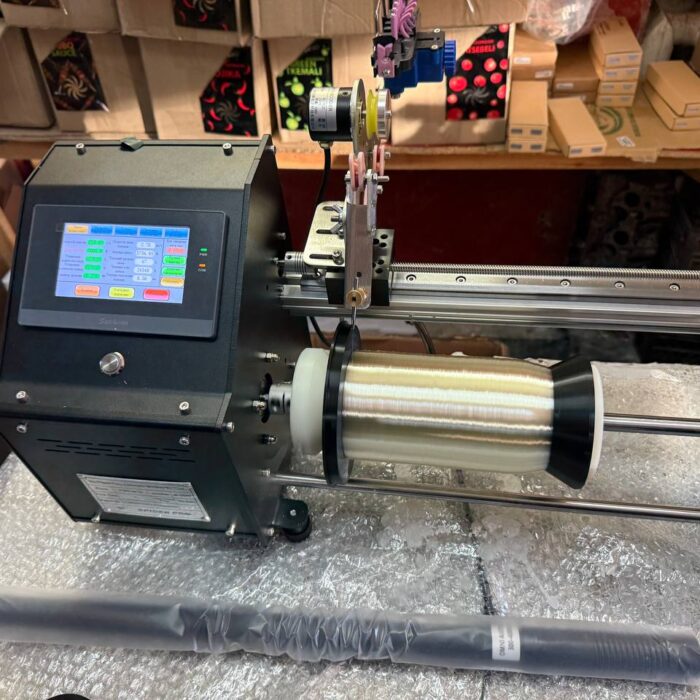

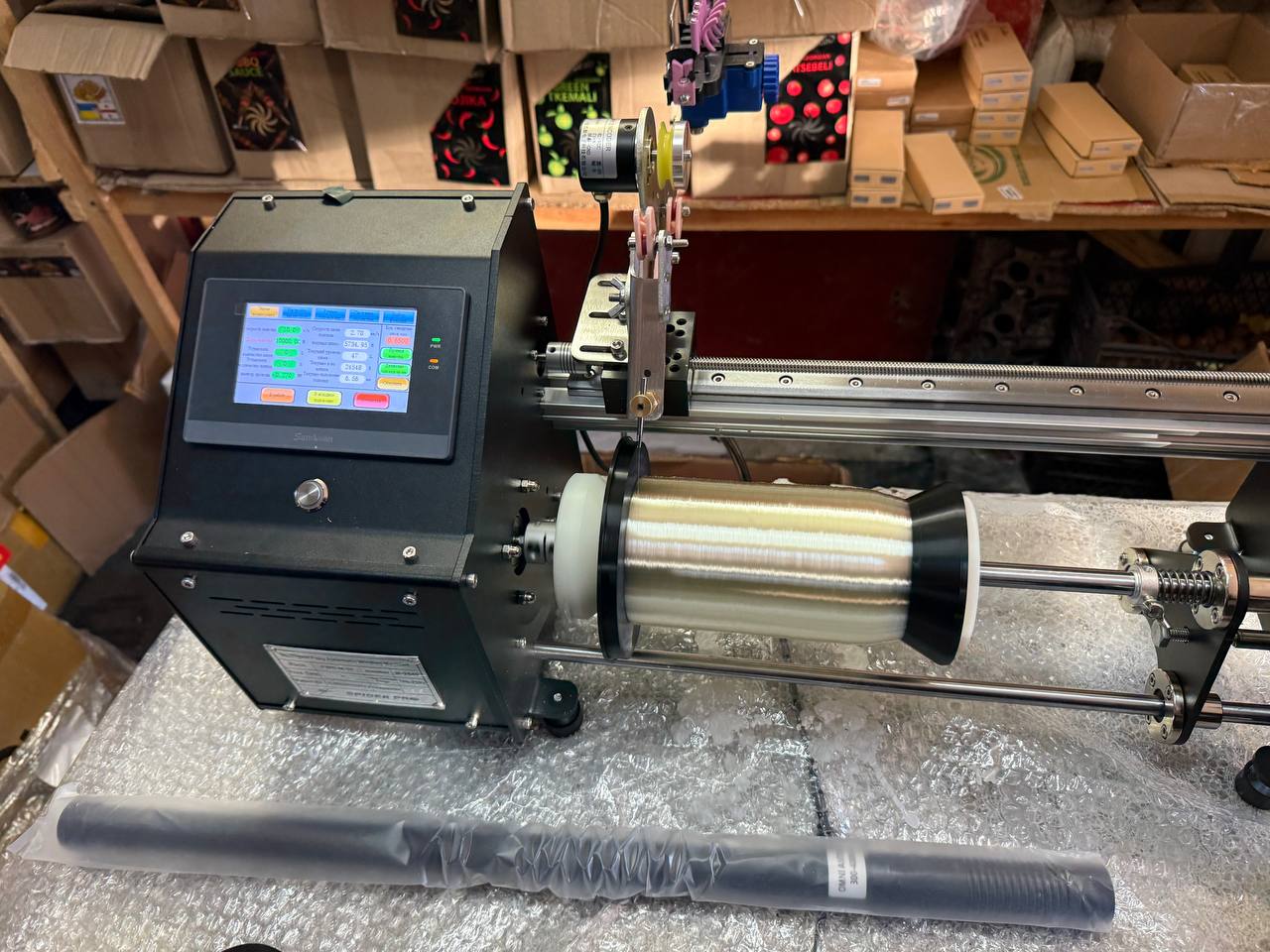

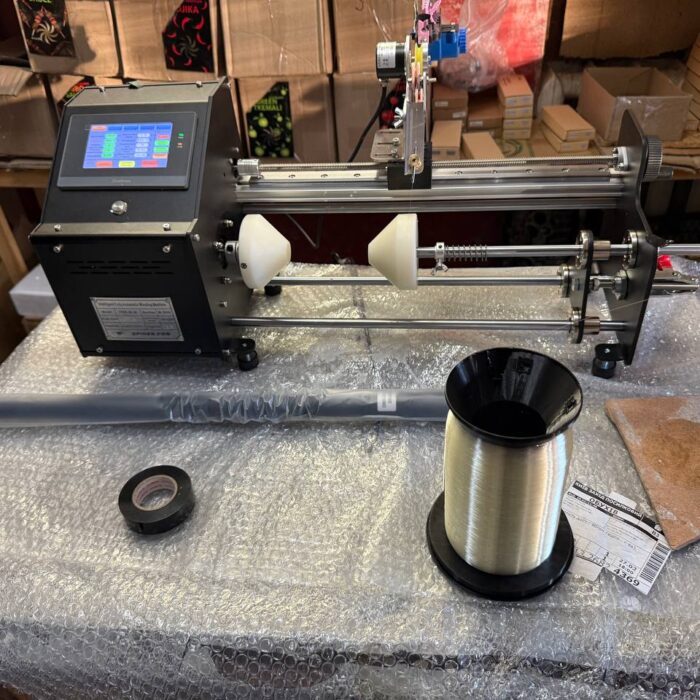

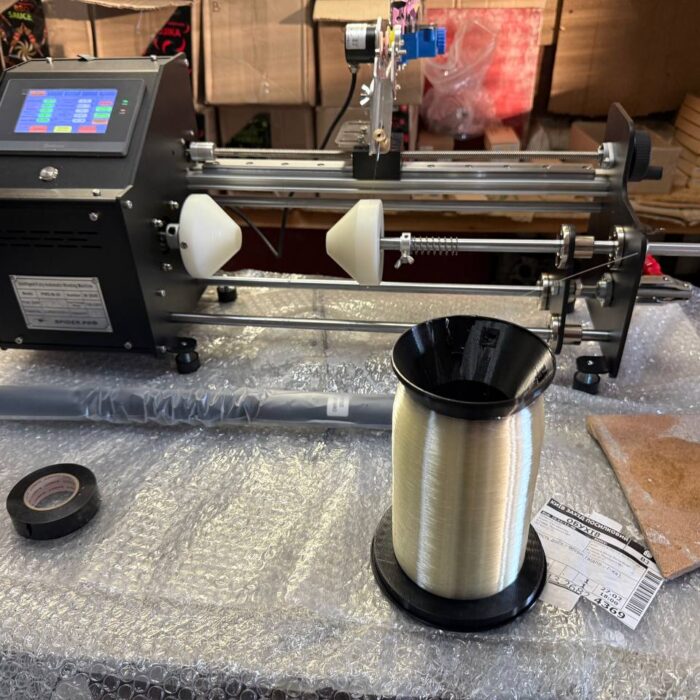

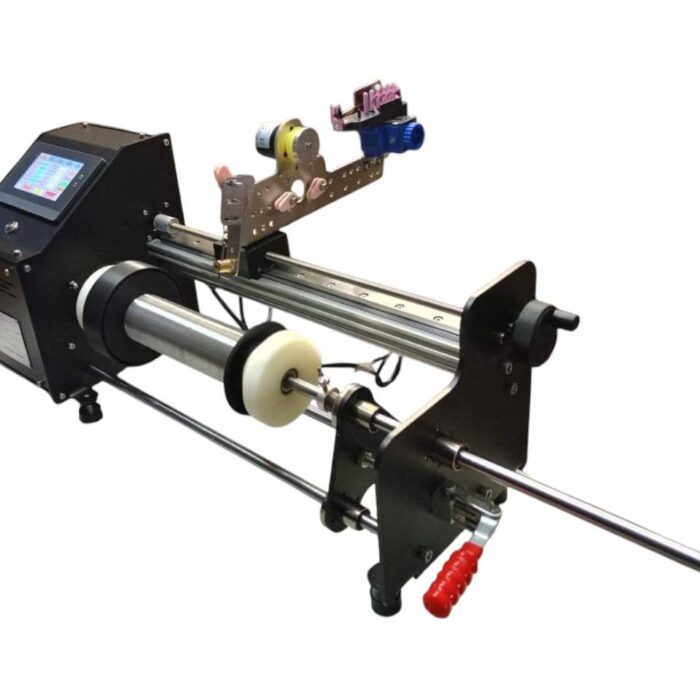

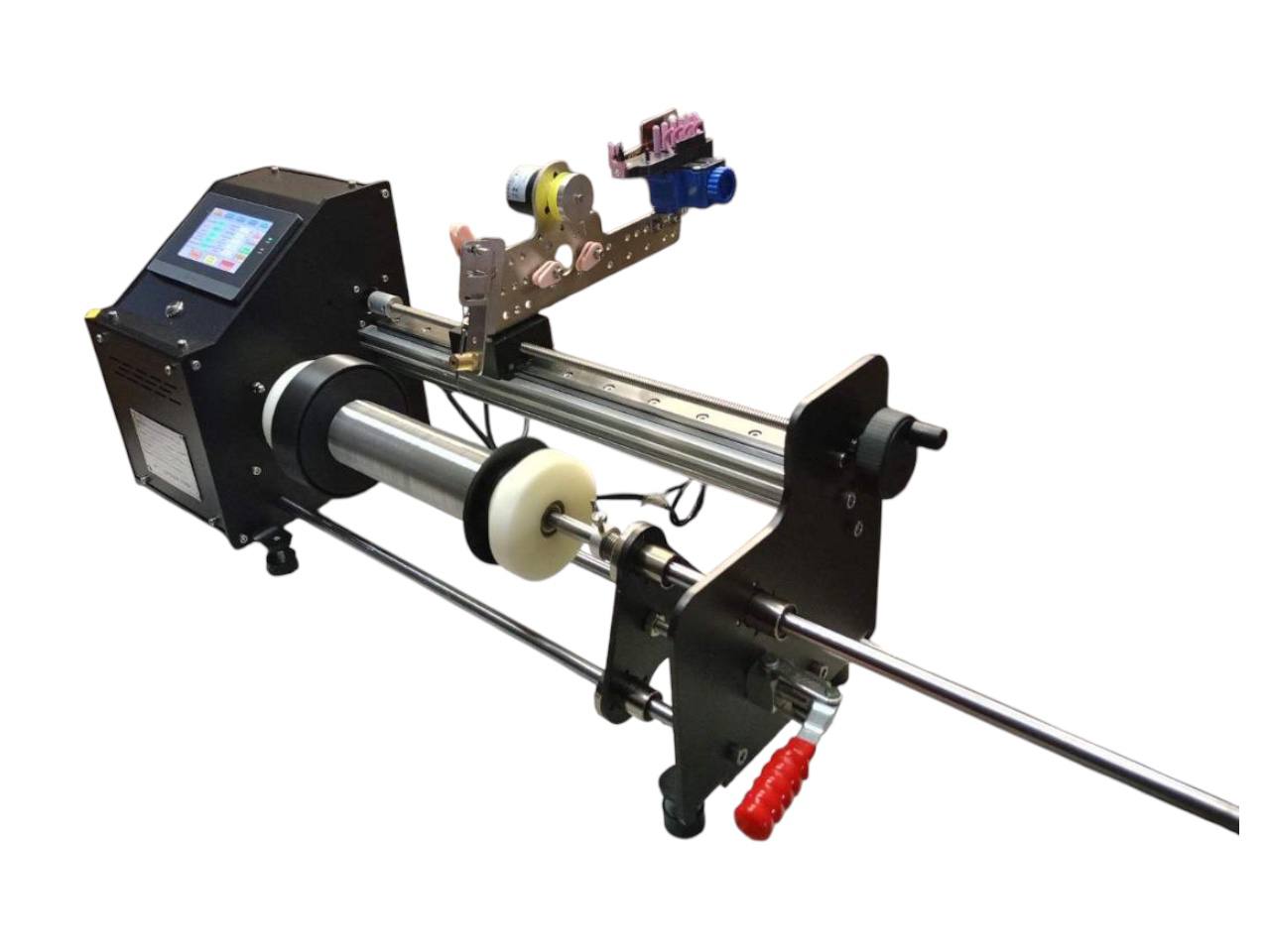

Верстат для намотування оптоволокна

Призначення

Верстат призначений для швидкого намотування та правильного укладання оптоволокна на шпулі. Забезпечує легке налаштування, надійну фіксацію шпулі та високу точність намотування.

Функціональні можливості

✅ Система керування

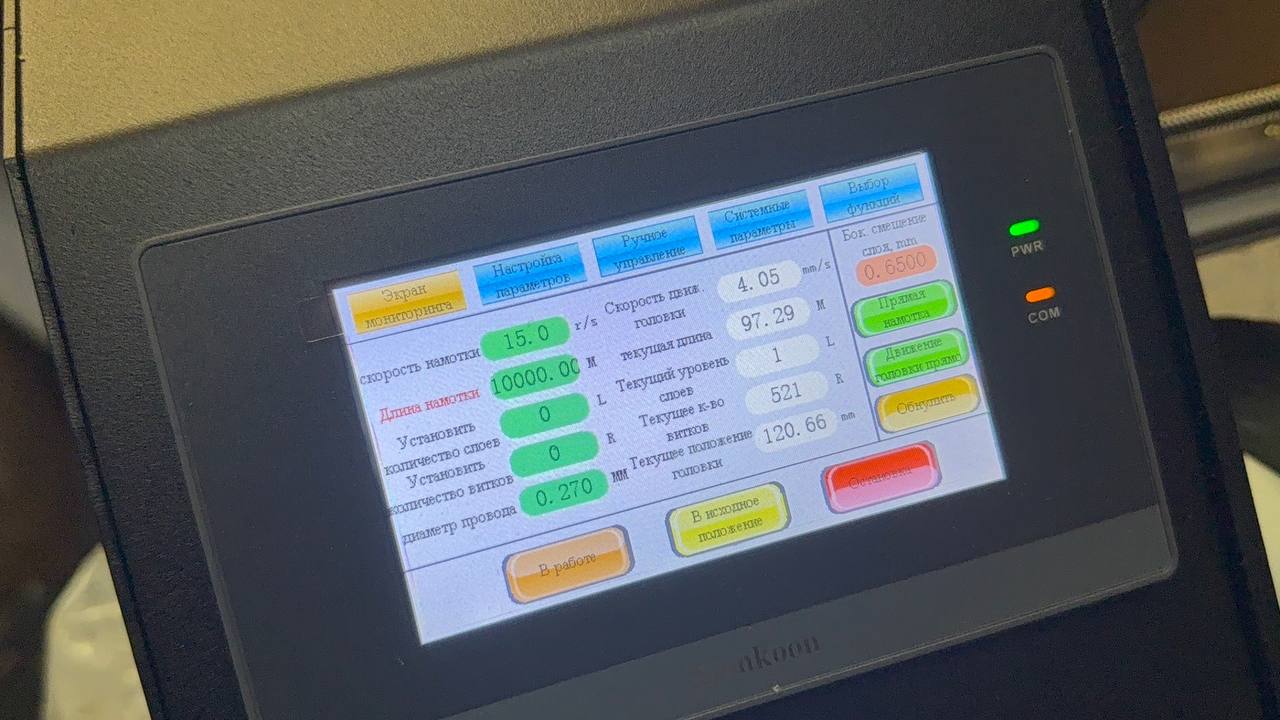

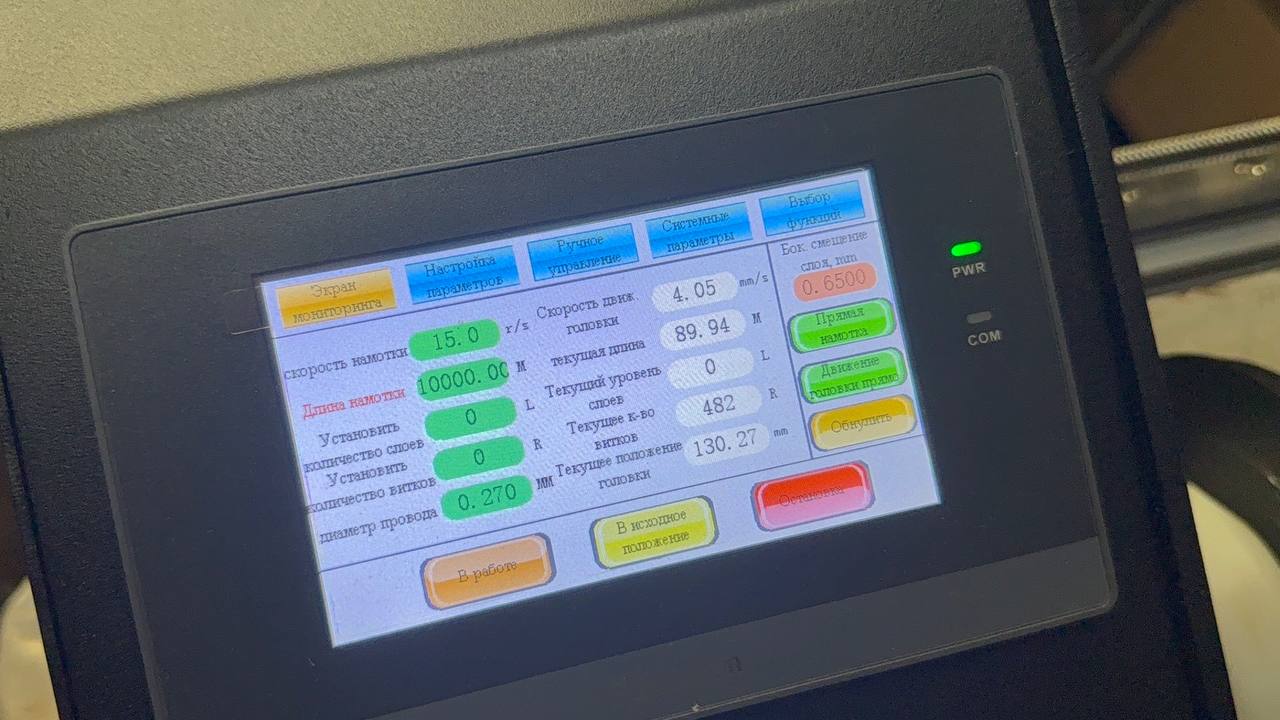

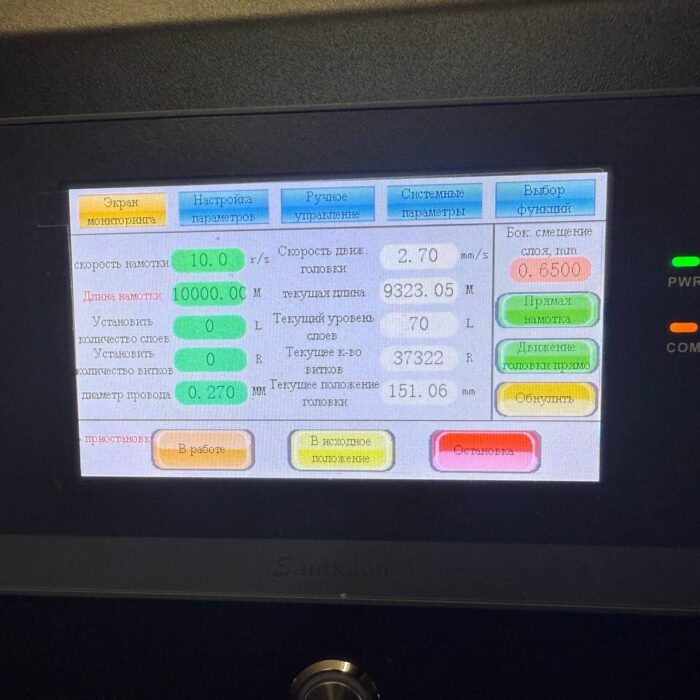

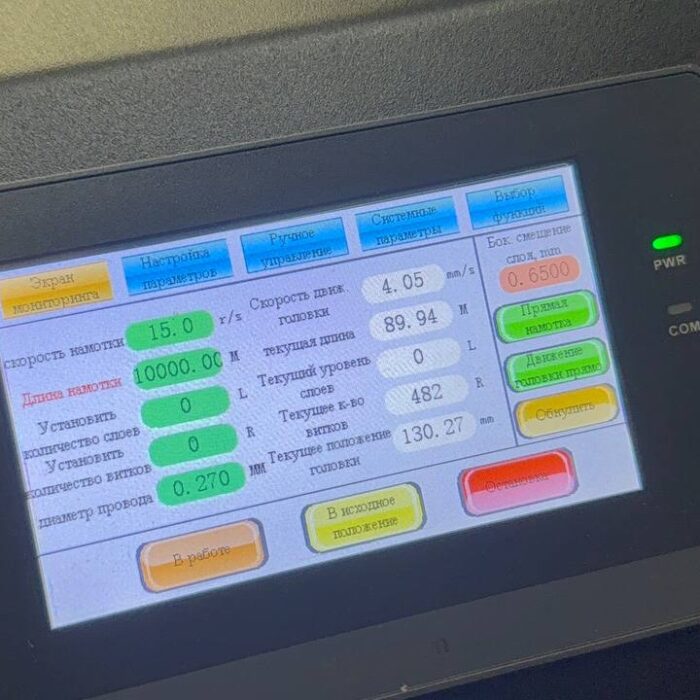

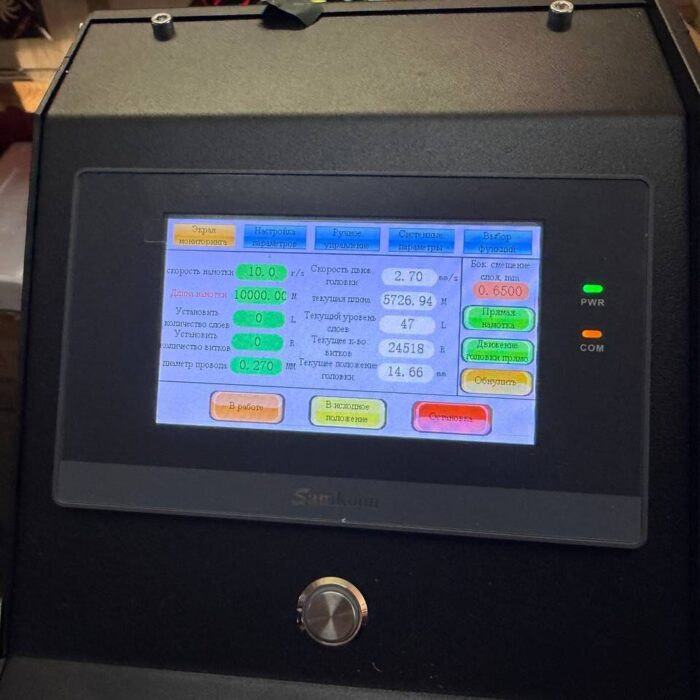

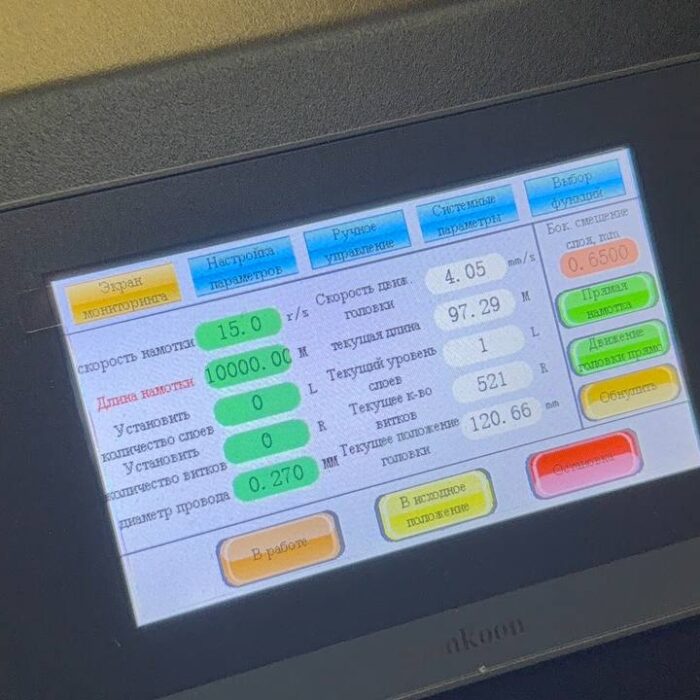

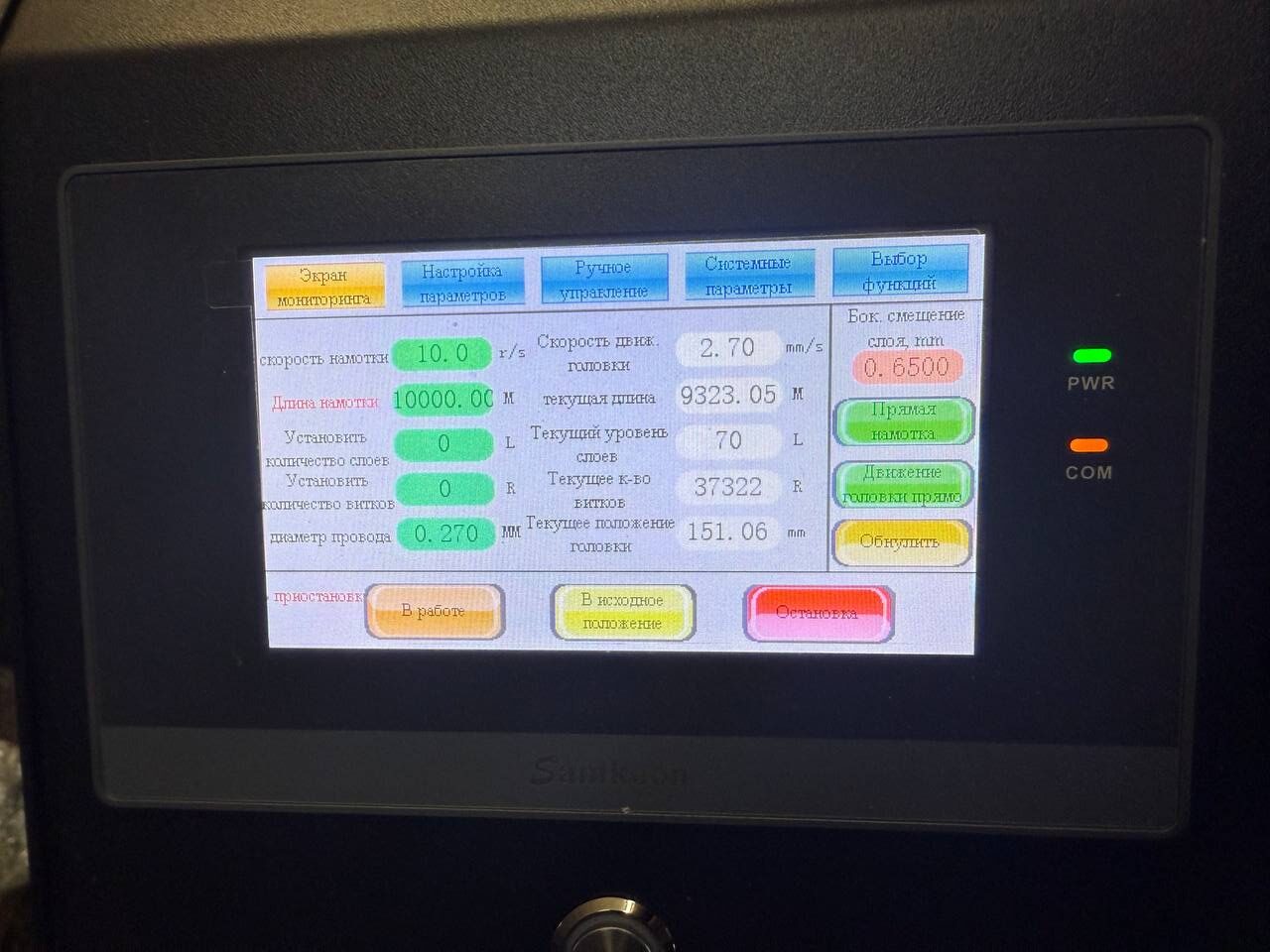

• Сенсорний екран для налаштувань та управління
• Меню на RU, EN, CN

✅ Гнучкість налаштувань

• Підтримка різних методів намотування
• Багатосекційна намотка
• Регулювання внутрішньої ширини шпулі під час роботи
• Регулювання натягу волокна
• Прискорення та уповільнення намотування в будь-який момент

✅ Точність та безпека

• Автоматичне виявлення збільшення опору та аварійна зупинка при обриві
• Повільний старт та зупинка для зменшення інерції
• Налаштування кількості витків та шарів намотування
• Можливість зміщення намотування в одну або дві сторони
• Пряма або реверсна робота ніпеля та шпулі

✅ Контроль параметрів намотування

• Налаштування довжини, діаметра дроту, швидкості та укладання
• Рівномірне та щільне укладання волокна без перегинів

Технічні характеристики

🔹 Швидкість: 1500 об/хв (~900 м/хв)

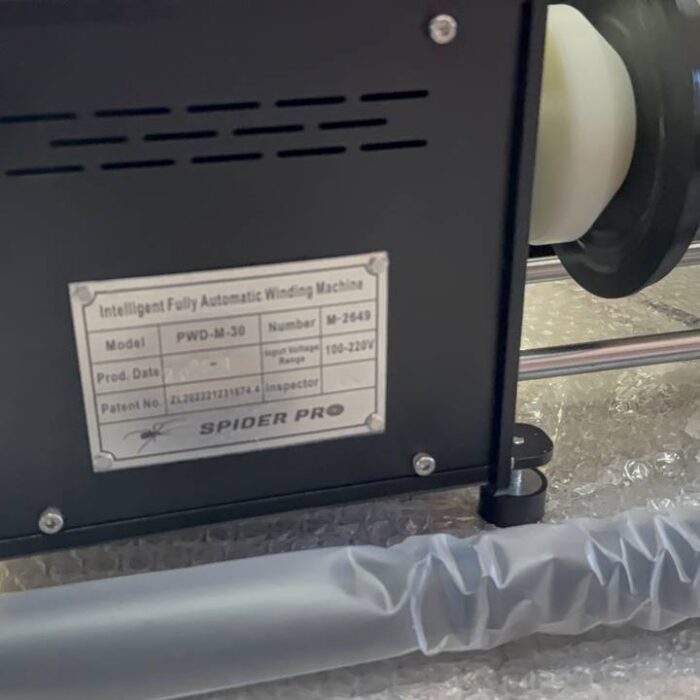

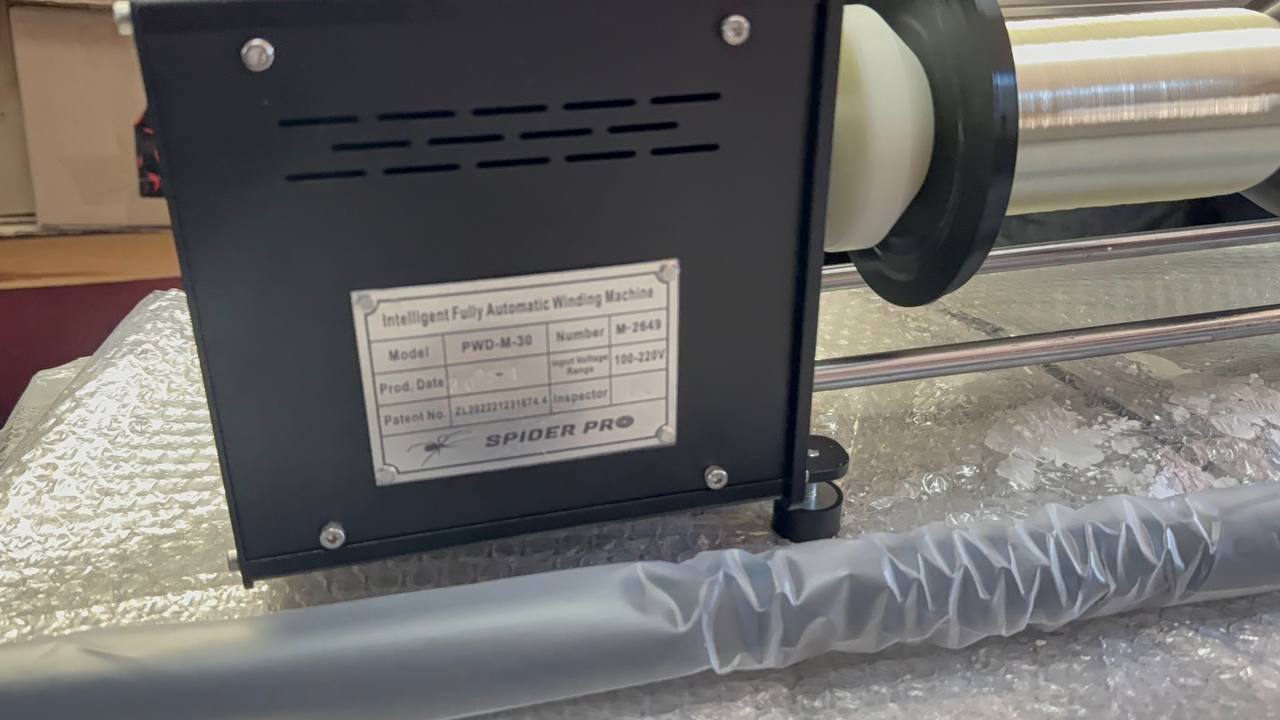

🔹 Живлення: 110-220V

🔹 Кріплення шпулі: Бічні регульовані конусоподібні затискачі

🔹 Розміри шпулі:

• Макс. зовнішній діаметр – 150 мм
• Макс. довжина котушки – 300 мм
• Макс. внутрішній діаметр – 85 мм
• Мін. внутрішній діаметр – 30 мм

  🔹 Діаметр нитки: 0.2-0.5 мм

  🔹 Діаметр ніпеля: 0.6 мм

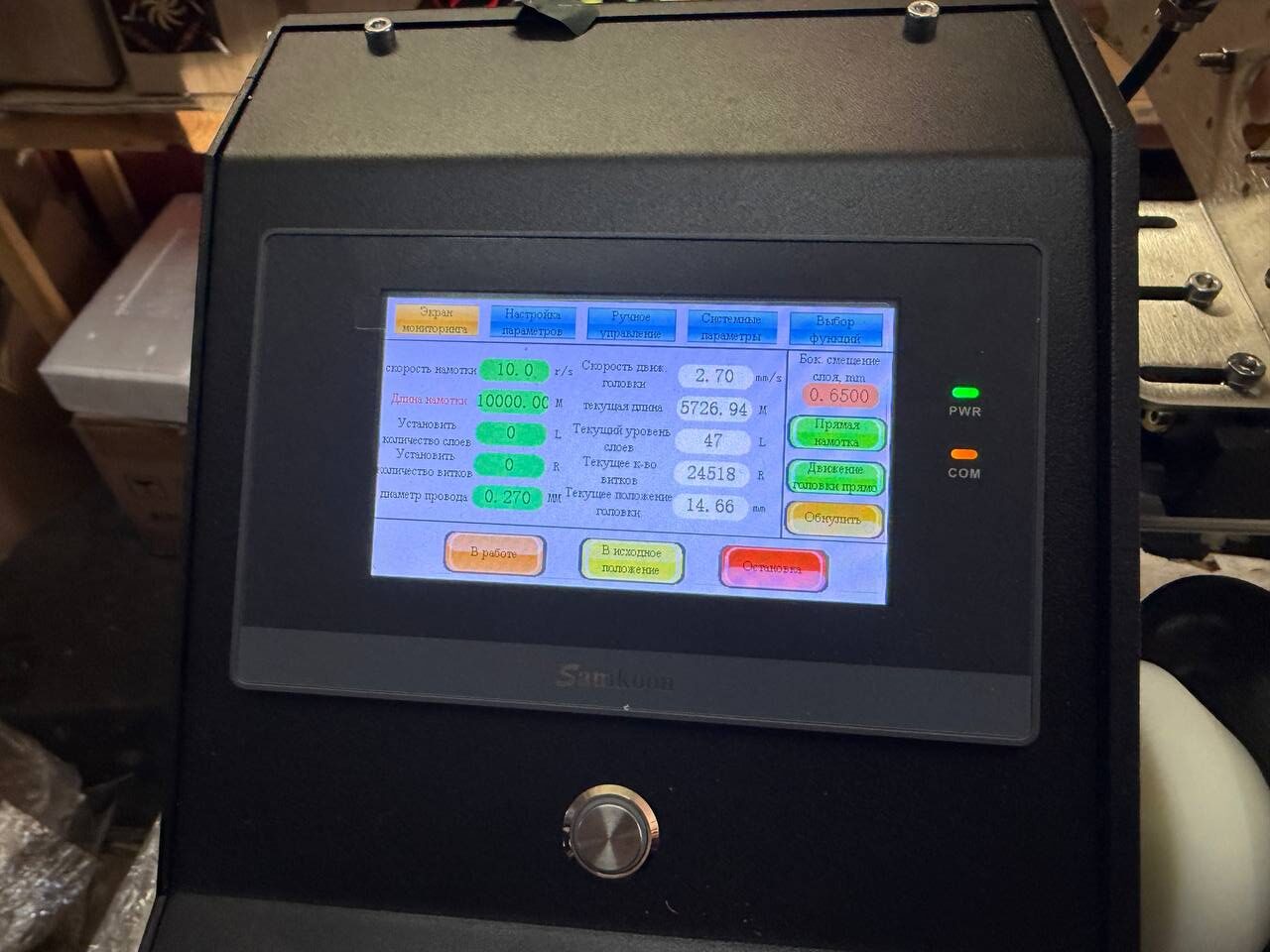

  🔹 Дисплей: Сенсорний, кольоровий

Комплектація

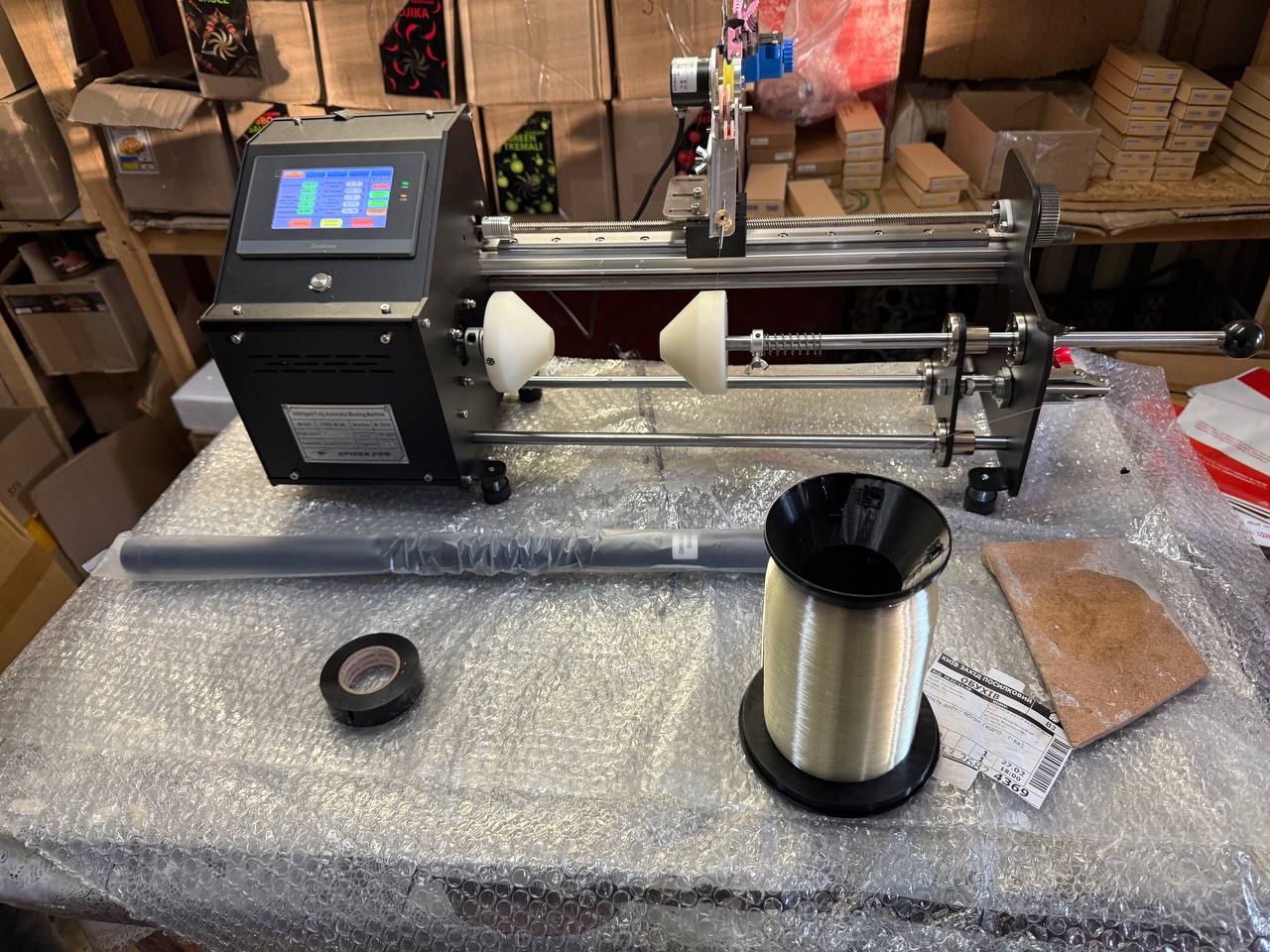

✔ Станок

✔ Кріплення шпулі

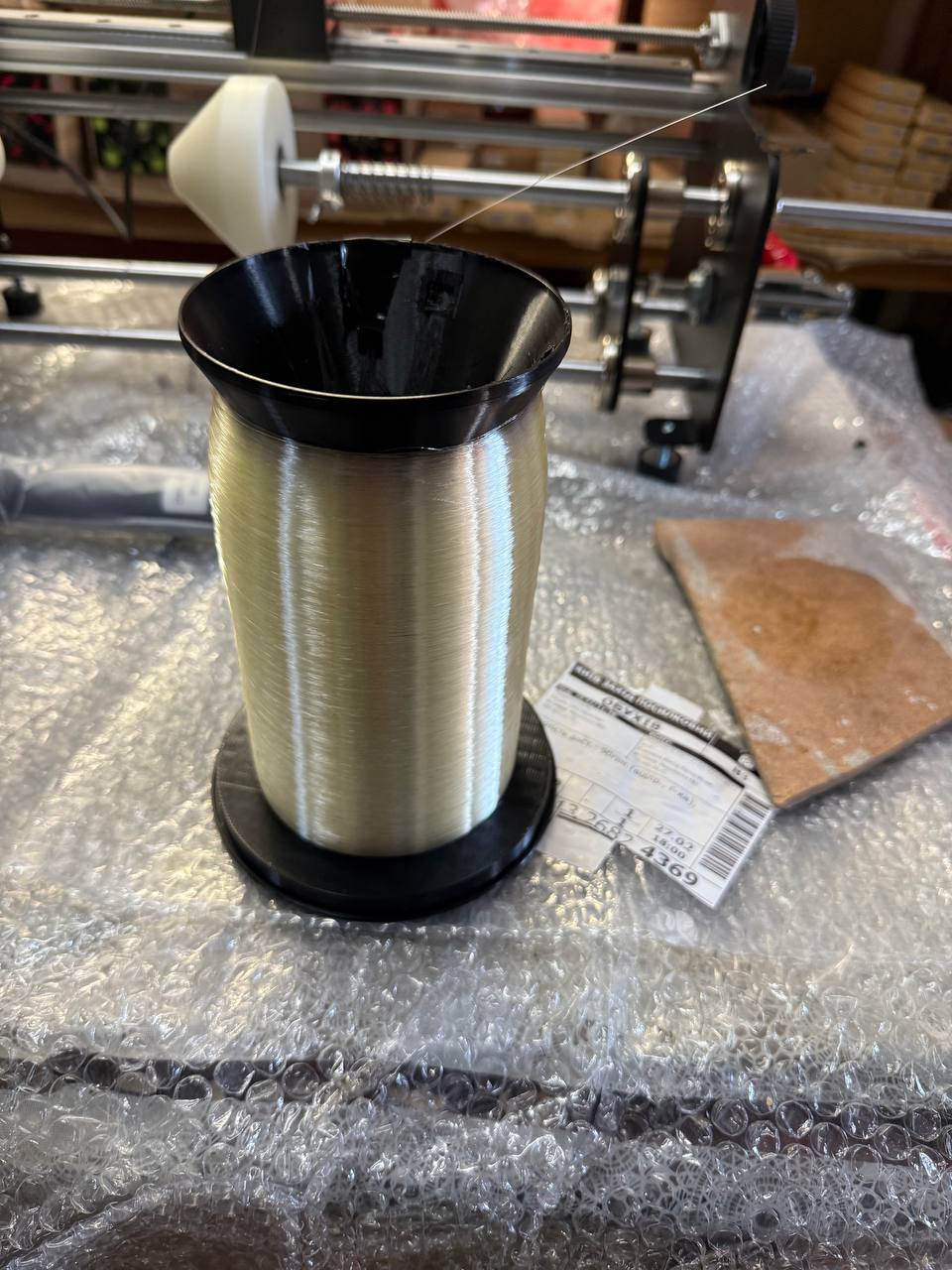

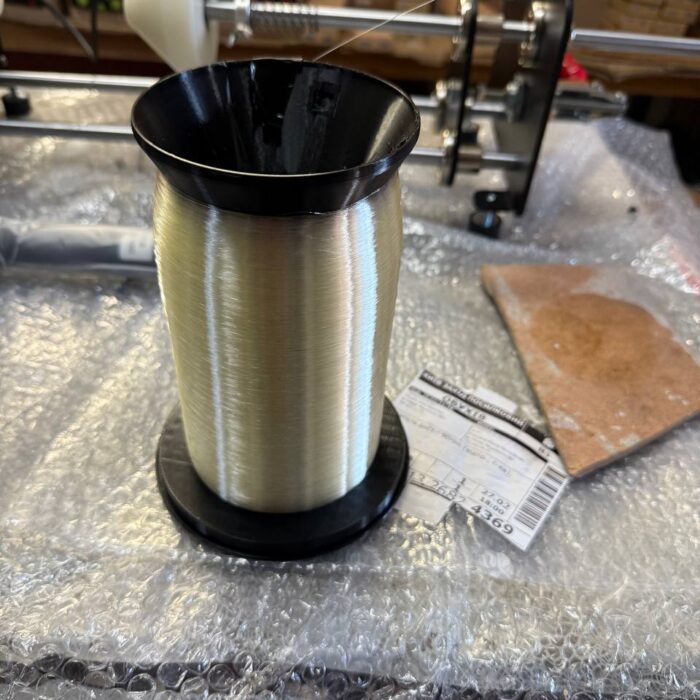

✔ 3д друк шпулі

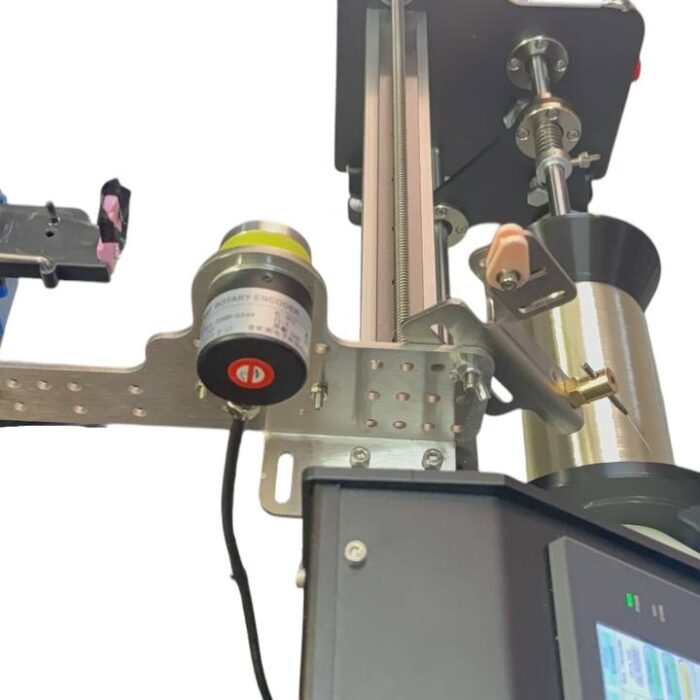

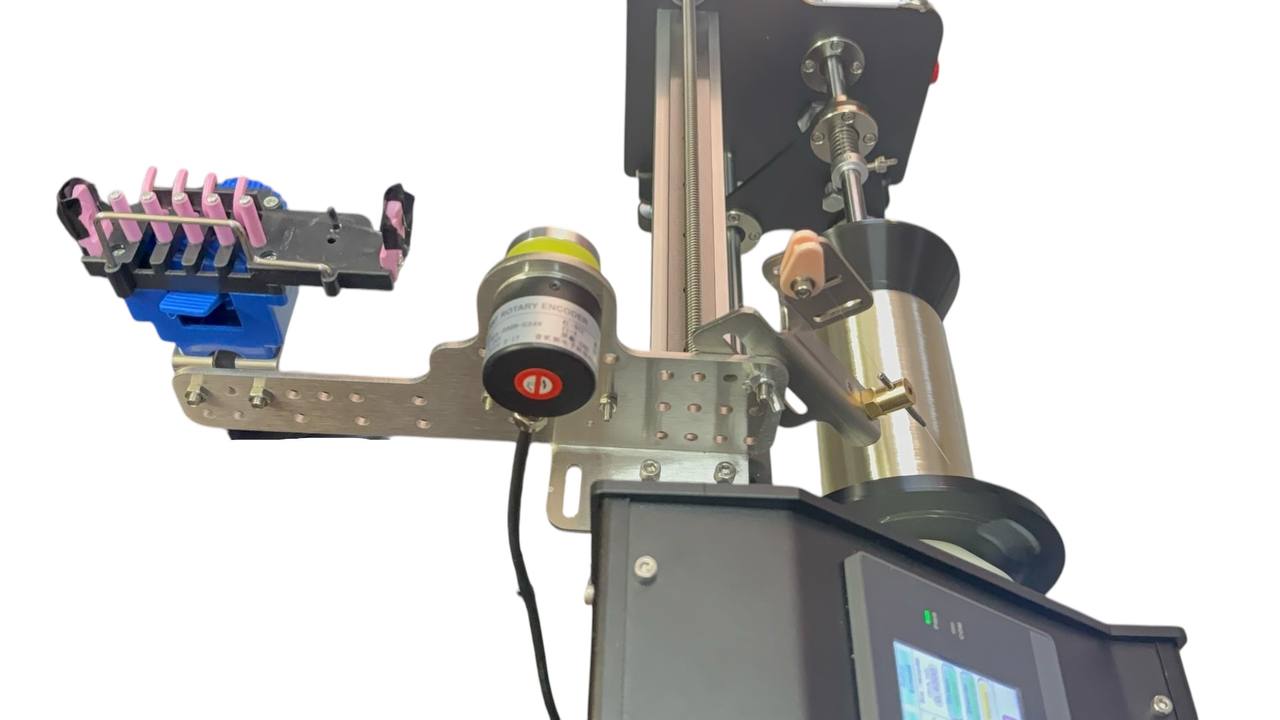

✔ Датчик швидкості намотування

✔ Датчик кількості повних витків

✔ Відео інструкція

Додаткова інформація

• Верстат має конусну намотку
• При покупці надається допомога з налаштуванням
• Верстат протестований
• Меню та функціонал можна переглянути у відеоматеріалах:
• https://youtu.be/pJxlia2ZD8E
• https://youtu.be/v1q2bP9yya4
• https://youtu.be/t0-8k-AZ4ys
• https://youtu.be/6uUIdyN5Bj0
