Верстат для намотування оптоволокна ITC‑PLC‑70

Верстат для намотування оптоволокна ITC-PLC-70 — професійне рішення для FPV-дронів, телекомунікацій та військового застосування

Високотехнологічне обладнання для сучасних викликів

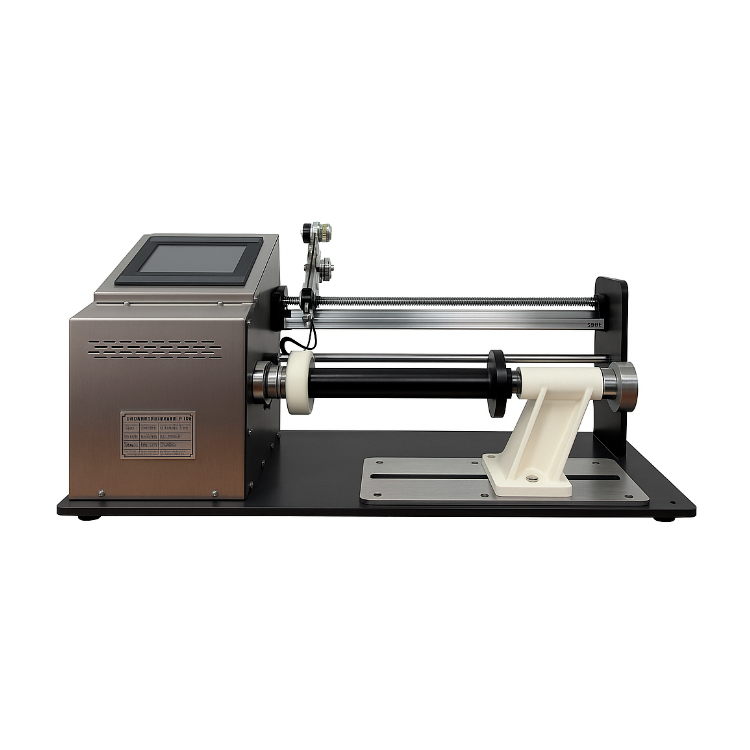

ITC-PLC-70 — це передовий, високоточний та надійний верстат для намотування оптичного волокна, спеціально розроблений для формування спеціалізованих котушок і барабанів. Ці котушки знаходять своє застосування в сучасних FPV-дронах (безпілотниках з керуванням через волокно), системах дистанційного маніпулювання, а також у високошвидкісних волоконно-оптичних лініях зв’язку.

Завдяки інтеграції інтелектуальної сенсорної системи керування на базі промислового контролера (PLC) та адаптивного контролю натягу, обладнання гарантує бездоганну якість укладання волокна, стабільну швидкість та абсолютний захист крихкого матеріалу від механічних пошкоджень та мікротріщин.

Цей пристрій повністю оптимізований для забезпечення стабільного та безперебійного зв’язку в умовах активної протидії засобів радіоелектронної боротьби (РЕБ). У сучасних військових конфліктах та тактичних операціях стандартні радіосигнали часто піддаються глушенню, перехопленню або повній втраті. Використання оптоволоконного кабелю як каналу керування робить БПЛА повністю невразливими до РЕБ. Верстат ITC-PLC-70 є ідеальним рішенням для масового серійного виробництва волоконно-оптичних барабанів із протяжністю намотування до 30 км на одну котушку.

Ключові переваги промислового верстата ITC-PLC-70

Інтелектуальна сенсорна система керування

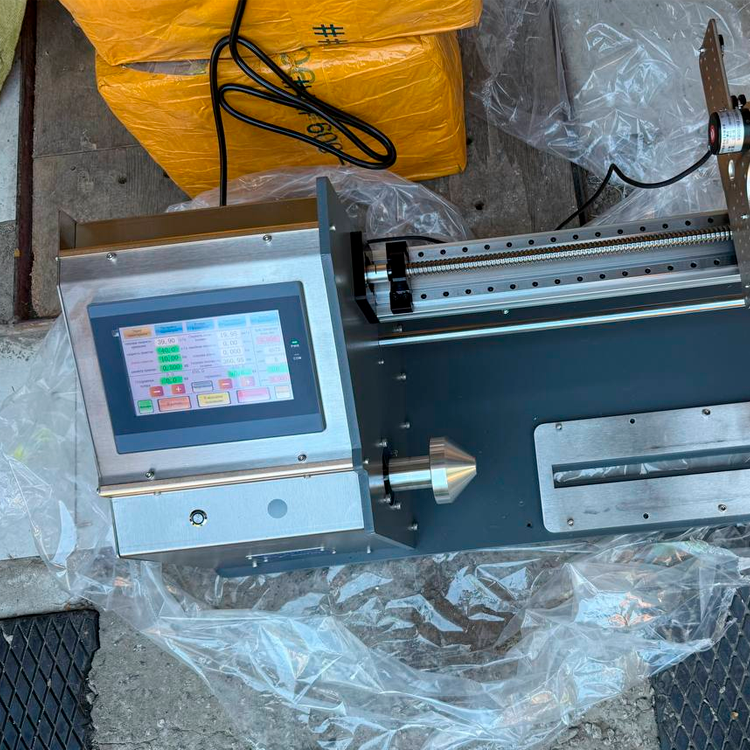

Верстат оснащений сучасним інтуїтивно зрозумілим сенсорним інтерфейсом (HMI) на базі PLC. Це дозволяє оператору гнучко налаштовувати параметри укладання, кроку, швидкості та натягу в реальному часі, мінімізуючи людський фактор.

Оптимізація для завдань FPV-індустрії та спецзв’язку

Обладнання спроєктоване з урахуванням суворих вимог до виготовлення котушок зв’язку для дронів, де критично важливими є мінімальна вага, максимальна щільність укладання та легкість безперешкодного розмотування кабелю під час польоту на високій швидкості.

Можливість асиметричного та специфічного намотування

Функціонал обладнання дозволяє виконувати асиметричне намотування або цілеспрямоване збільшення товщини шару з одного боку барабана. Це необхідно для створення нестандартних конфігурацій котушок під унікальні інженерні завдання та корпуси безпілотників.

Динамічне керування швидкістю та інерцією

S-подібне прискорення та уповільнення

Завдяки унікальному алгоритму S-подібної кривої розгону та гальмування, верстат зводить до мінімуму сили інерції. Це запобігає різким ривкам, розтягуванням та обривам ультратонкого оптичного волокна.

Плавна зміна швидкості без зупинки лінії

Оператор має можливість плавно регулювати швидкість обертання безпосередньо під час роботи машини, що значно підвищує загальну продуктивність праці та дозволяє контролювати процес візуально.

Комплексний захист та контроль натягу матеріалу

Механічне та магнітне регулювання натягу

Система адаптивного контролю підтримує стабільний натяг нитки протягом усього циклу намотування, незалежно від поточного діаметра котушки та об’єму вже укладеного матеріалу.

Керамічні контактні елементи для максимальної безпеки

Усі напрямні та деталі, які безпосередньо контактують із волокном, виготовлені з високоякісної технічної кераміки. Це повністю виключає появу подряпин або мікропошкоджень на захисному покритті кабелю.

Висока продуктивність та довговічність

• Автоматичне визначення швидкості намотування за допомогою вбудованих цифрових датчиків.

• Стабільна робота на критичних швидкостях до 2400 об/хв, що гарантує високі темпи виробництва.

• Надійна конструкція, яка розрахована на тривале безперервне промислове використання в багатому змінному режимі.

Технічні характеристики ITC-PLC-70

Нижче наведено детальні технічні параметри верстата, які підтверджують його високу ефективність у промислових масштабах:

• Модель: ITC-PLC-70

• Тип керування: Промислова сенсорна інтелектуальна система (PLC)

• Максимальна швидкість обертання шпинделя: до 2400 об/хв

• Максимальна довжина намотування на один барабан: до 30 км (30 000 метрів)

• Максимальна ширина барабана (котушки): 400 мм

• Припустимий діаметр барабана: від 30 до 300 мм

• Метод вимірювання довжини: Високоточний лічильник метражу

• Режим контролю натягу: Електронно-механічний та магнітний контроль натягу (Tension Control)

• Параметри живлення: 100–240 В (універсальна однофазна мережа)

• Габаритні розміри верстата (Д×Ш×В): 920 × 350 × 400 мм

• Габаритні розміри в упаковці (Д×Ш×В): 1000 × 450 × 600 мм

• Чиста вага (Нетто): 60 кг

• Вага в упаковці (Брутто): 80 кг

Області застосування та впровадження верстата

Серійне виробництво котушок для БПЛА та FPV-дронів

Створення ультралегких та надщільно укладених бухт оптоволокна, які інтегруються у хвостову частину або скидані модулі квадрокоптерів-камікадзе, а також розвідувальних безпілотних комплексів.

Розробка систем зв’язку, стійких до засобів РЕБ

Виробництво високотехнологічних компонентів для тактичних дронів та наземних роботизованих платформ (UGV), що керуються через кабель. Це гарантує 100% захист від будь-яких радіоперешкод, глушилок та засобів радіоелектронного придушення.

Телекомунікаційний сектор та лінії спецзв’язку

Професійне намотування та перекручування оптичного волокна для магістральних, локальних та спеціальних ліній зв’язку підвищеної надійності, де висуваються підвищені вимоги до затухання сигналу.

Науково-дослідні лабораторії та інженерні стартапи (Defense Tech)

Використання в науково-дослідних інститутах, військових конструкторських бюро та приватних оборонних підприємствах для прототипування, тестування та сертифікації нових видів кабельної продукції та безпілотних систем.

Чому професіонали обирають ITC-PLC-70?

• Передова точність і стабільність: Стабільна робота на високих промислових швидкостях без втрати заданої геометрії та кроку нитки.

• Абсолютна безпека матеріалу: Дбайливе поводження з волокном на всіх технологічних етапах завдяки використанню кераміки та автоматизованому контролю натягу.

• Проривне рішення для оборонного сектору: Оптимальний вибір для сучасного дронобудування та створення систем зв’язку нового покоління, адаптованих до сучасних умов ведення бою.

• Ергономічність і довговічність: Компактні габарити для розміщення на обмежених площах, простота в освоєнні персоналом та високий ресурс безперервної експлуатації.

Часті запитання про верстат ITC-PLC-70 (FAQ)

Чи підходить верстат ITC-PLC-70 для намотування оптоволокна для FPV-дронів?

Так, модель ITC-PLC-70 спеціально спроєктована та оптимізована для формування високоякісних котушок з оптоволокном, які використовуються у FPV-дронах з волоконно-оптичним каналом керування. Це дозволяє забезпечити стабільну, швидку та повністю захищену трансляцію відеопотоку у високій роздільній здатності та команд керування на великих відстанях, навіть за умов тотального радіоелектронного придушення (дія засобів РЕБ).

Яка максимальна довжина волокна може бути намотана за один робочий цикл?

Конструкція та програмне забезпечення верстата підтримують безперервне намотування до 30 км оптичного волокна на один барабан. Це робить його ідеальним промисловим рішенням для великих виробництв, спеціалізованих лабораторій та підприємств оборонно-промислового комплексу (ОПК), що мають високі вимоги до метражу та якості укладання кабелю.

Який тип системи керування інтегровано в ITC-PLC-70?

Верстат оснащений інтелектуальною мікропроцесорною системою керування на базі промислового логічного контролера (PLC). Зручний сенсорний екран дозволяє повністю автоматизувати процес, контролювати натяг, швидкість, крок зміщення та інші ключові параметри в реальному часі без необхідності складного ручного налаштування механічних вузлів.

Чи можна налаштувати асиметричне намотування волокна з одного боку котушки?

Так, у програмному забезпеченні PLC передбачена спеціальна функція для створення асиметричного профілю намотування (збільшення товщини або кількості шарів з одного боку барабана). Це критично важливо при виготовленні специфічних котушок для унікальних за формою та компонуванням систем скидання або внутрішніх відсіків БПЛА.

Де можна купити верстат для намотування оптоволокна ITC-PLC-70 в Україні?

Ви можете офіційно придбати високоточний верстат ITC-PLC-70 в спеціалізованому магазині Division. Купуючи обладнання в магазині Division, ви отримуєте офіційну гарантію від виробника, кваліфіковані технічні консультації, сервісну підтримку, а також можливість швидкої та надійної доставки по всій території України для оперативного розгортання вашого виробництва.
